解读接地阻抗(大地网电阻)的测量步骤方法

#技术新闻# 发布:2023-05-02 13:26

原创 1388人浏览过

电力系统中一般是针对主网和避雷针进行接地阻抗的测试,通常在地网安装完成后和交接及预防性试验中测量,测量阻值的大小影响接地水平安全程度,试验的结果可参考如下:升压站主地网设计值不大于0.5Ω,避雷针接地电阻设计值<10Ω。

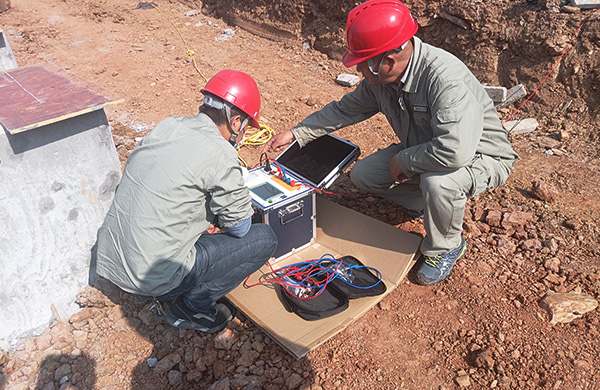

解读接地阻抗(大地网电阻)的测量

测量接地阻抗应该选用大地网接地电阻测试仪又称“地网电阻仪”,运用工频四极测量法,电流更大,精度更高,同时也满足接地系统的工频接地阻抗、接触电压、跨步电压以及土壤电阻率的测量。

测量步骤

  • 1.1 首先检查用于试验的电流线、电压线和地网线是否有断路现象(可以用万用表测量),地桩上的铁锈是否清除干净,其埋进深度是否合适(>0.5米),同时检查测试线与地桩的连接是否导通。
  • 1.2 电流线与电压线的长度比为1:0.618,电流线的长度应是地网对角线的3-5倍,如果现场条件不具倍,可采用“对称平行法”测量。
  • 1.3 电流线和电压线按规定的长度将一端与仪器相接后平行放出,另一端分别接在两个地桩上,如图下图所示。
  • 1.4 将已放好的测试线检查一遍,将万用表一端接电流线或电压线,另一端接地网线如无阻值显示即为断路,确认完好再进行测试。
  • 1.5 检查连线无误后,给仪器接上AC 220V/50Hz电源进入主测试画面。
  • 1.6 按测量键,开始测量。
  • 1.7 仪器显示测试结束后,记录测试数据(本仪器可多次重复测量)。
  • 1.8 关掉仪器电源后,拆除连线,测试过程结束。

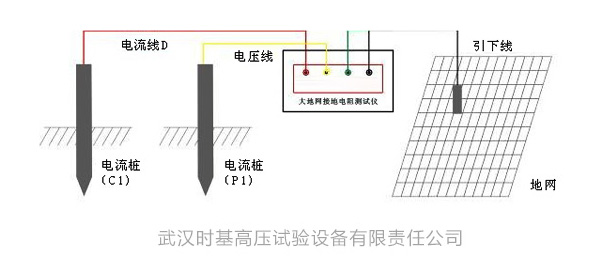

解读接地阻抗(大地网电阻)的测量接线

注意以下两点

测量方式有频率的设置,包括工频、异频和自定义频率,不知道如何选择?我们建议采用工频和异频测试,下面分别是工频测量和异频测量的优势和条件。

工频法测试是在没有电磁干扰的条件下使用,也可以理解为直接测量,这种方式的优点是测试速率快,不需要计算直接显示测试结果,只需要测量一次即可。

异频法测试是在有干扰的情形下使用,例如:系统带电运行测量接地阻抗或者是测量环境周边电磁干扰比较大的情况下使用,采用的是47.5Hz和52.5Hz的近似工频分别测量2次,将结果计算到50Hz频率下的接地阻抗,这种方式就是异频来的优势,但是测试时间要比工频时间长。

当然,如果不考虑效率的情况下,用异频测量肯定是可靠的。
