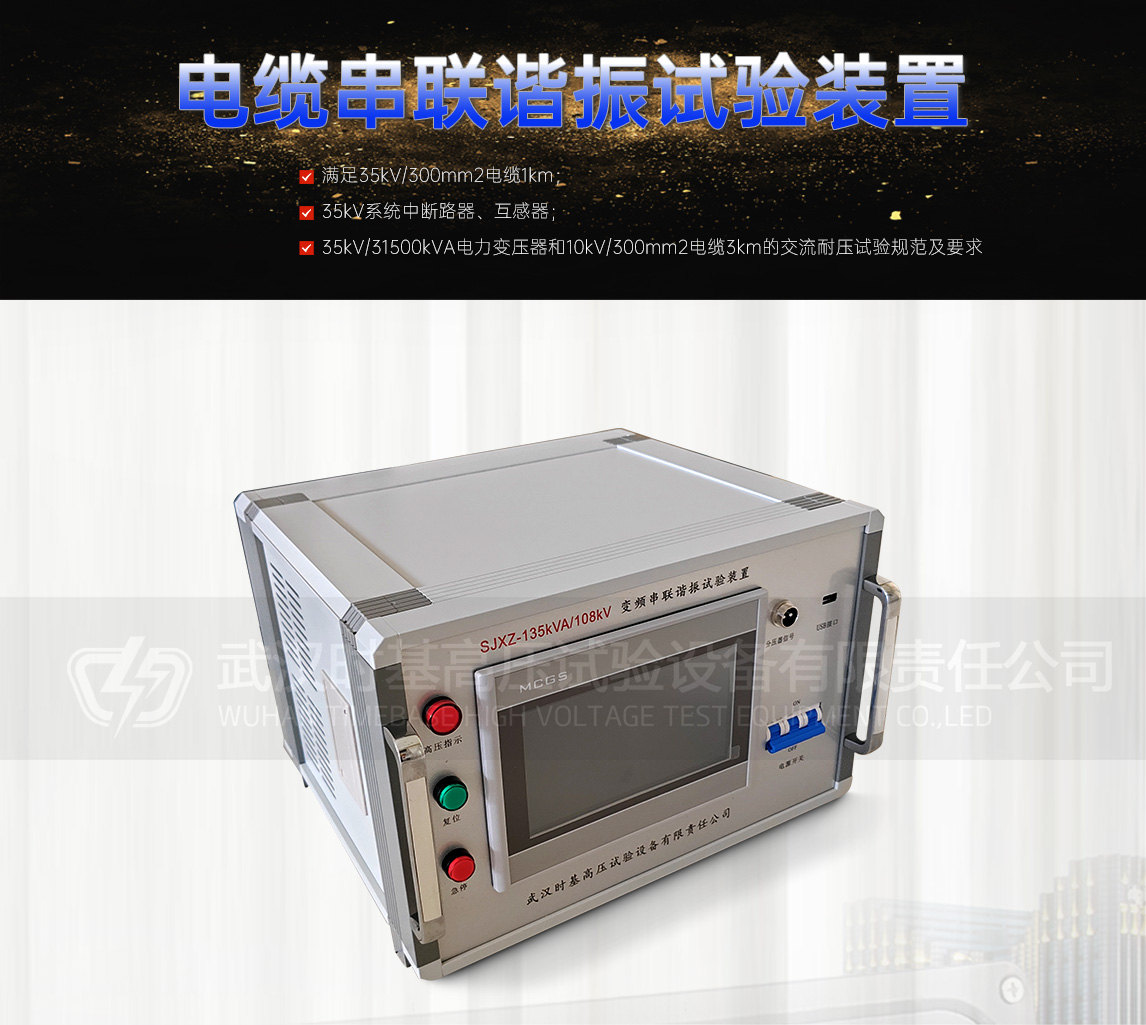

SJXZ-Ⅲ135kvA/108kv电缆串联谐振试验装置
该产品设计容量135kvA/108kv，满足35kV/300mm2电缆1km；35kV系统中断路器、互感器；35kV/31500kVA电力变压器和10kV/300mm2电缆3km的交流耐压试验规范及要求。
- 产品特征
- 环内采用环氧树脂固定，长时使用不漏液
- 纯铜足容量电抗器，满足1小时连续工作

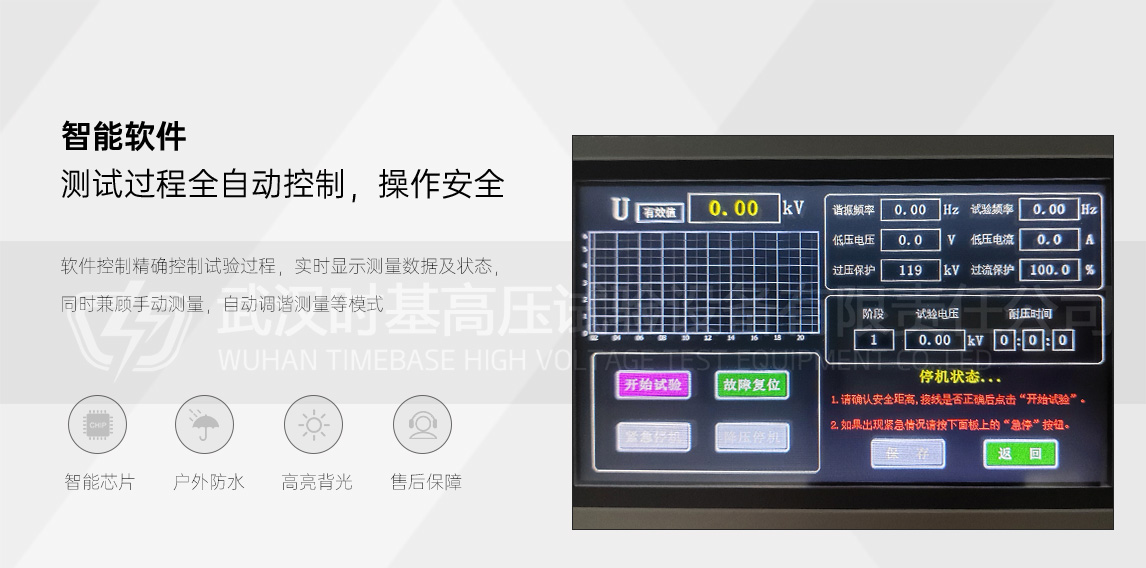

- 傻瓜式操作，一键升压
产品报价、产品咨询、技术方案，售后服务可与我们联系！
该产品设计容量135kvA/108kv，满足35kV/300mm2电缆1km；35kV系统中断路器、互感器；35kV/31500kVA电力变压器和10kV/300mm2电缆3km的交流耐压试验规范及要求。

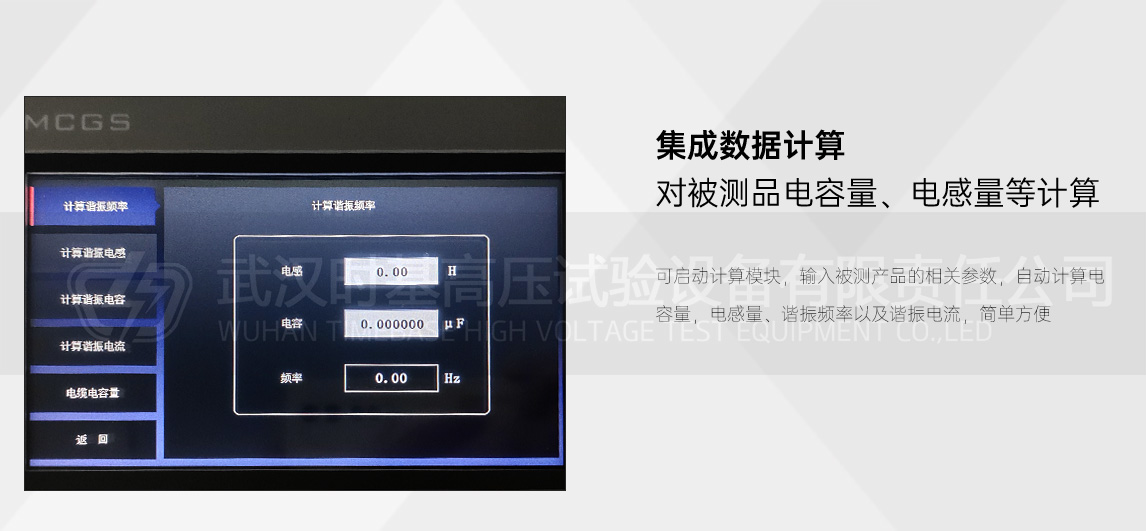

串联谐振是电路的一种原理，在有电容，电感和电阻的电路中，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C产生串联谐振现象，串联谐振条件下总电压等于电抗电压之和，所以，利用串联谐振原理能轻松为高电压设备提供试验条件。

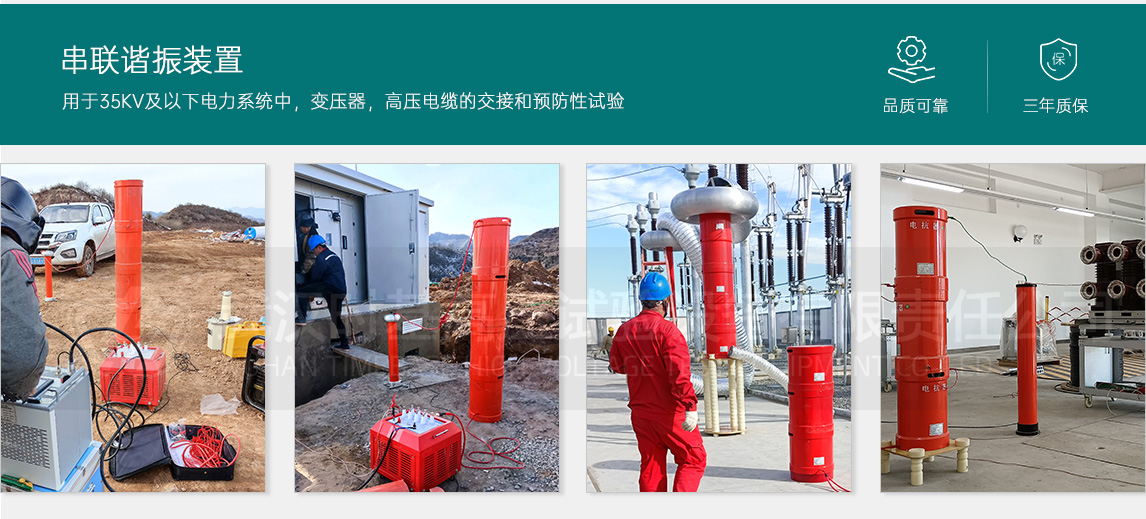

串联谐振主要用于10kv~500kv电力系统中，变压器，GIS，线路，高压电缆的交接和预防性试验。
| 1. 整机参数 | |
| 额定容量 | 135kvA/108kv |
| 励磁输出额定电压 | 27kV，54kV，108kV |
| 额定电流 | 5A，2.5A，1.25A |
| 结构形式 | 组合式干式结构 |
| 工作频率 | 30Hz~310Hz |
| 输出特征 | 30Hz~310Hz正玄波；电压畸变≤1% |
| 额定工作时间 | 5分钟（满负荷）过压1.1倍1分钟；5分钟温升＜65k |
| 品质因素 | Q≥30（F=45Hz） |
| 准确度 | 1.5% |
| 工作电源 | AC220V ±5% 50Hz 或两相380V |

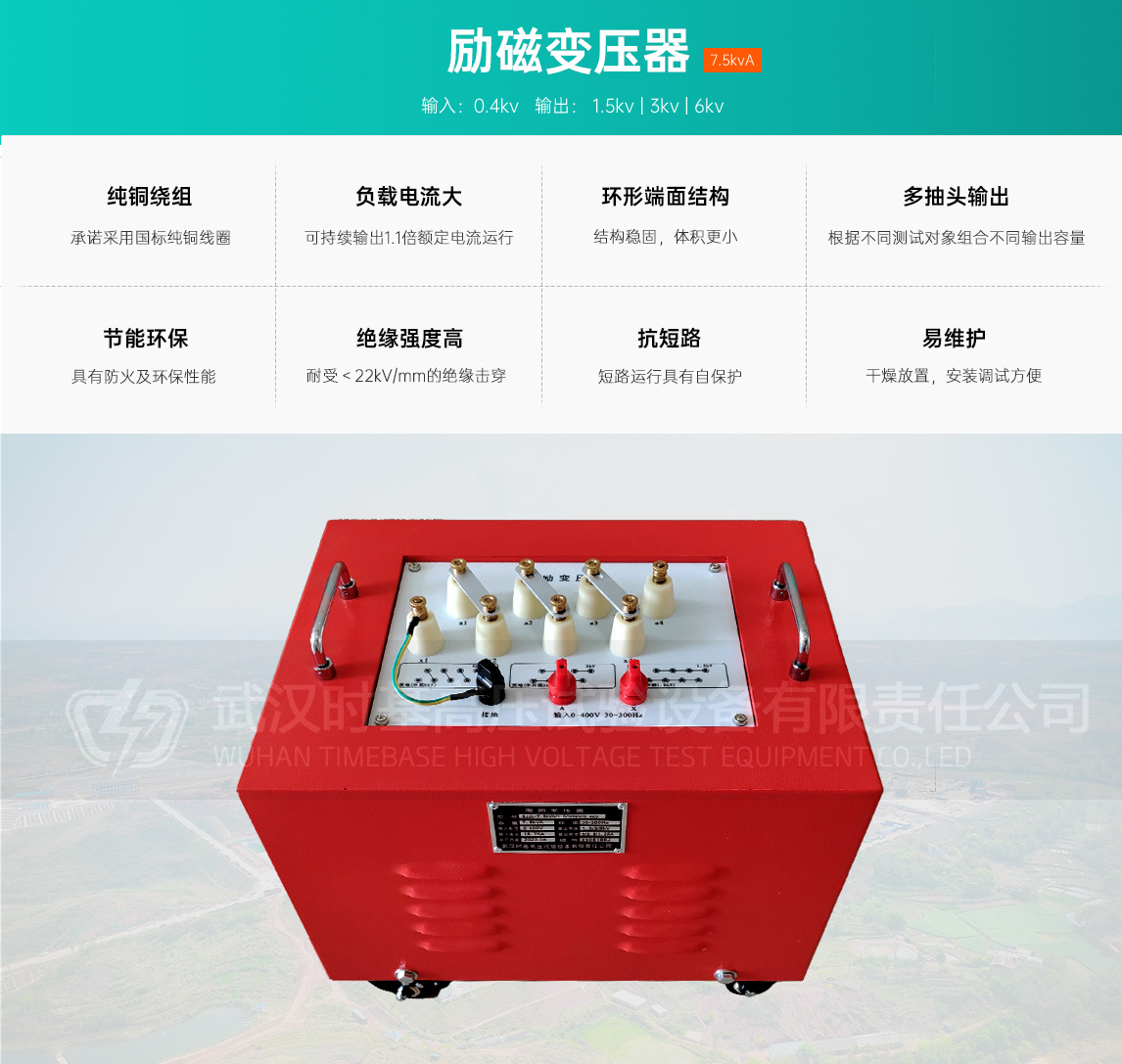

| 2. 励磁变压器参数 | |
| 额定容量 | 7.5kVA/0~400V AC 单相输出 |
| 结构形式 | 干式；50kg |
| 3. 变频电源参数 | |
| 额定容量 | 7.5kW/0~400V AC 单相输出；频率30Hz~310Hz；分辨率0.1Hz，额定输出电流18.75A |
| 噪声水平 | ≤50db |

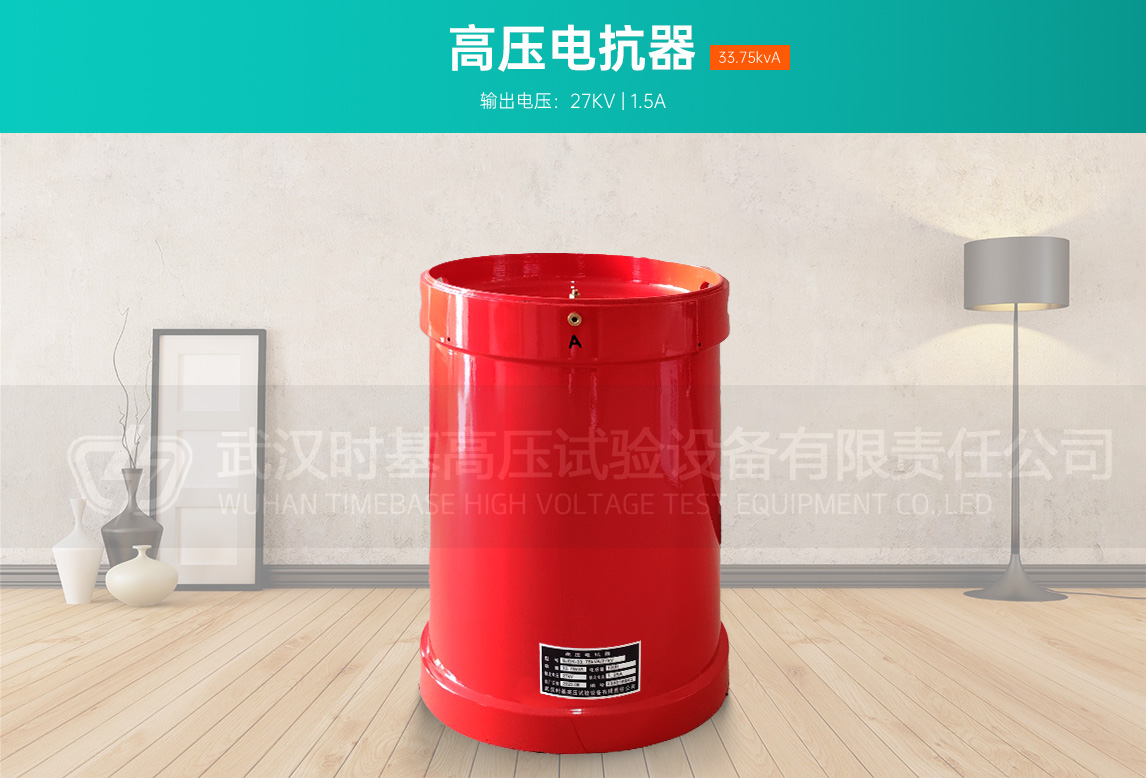

| 4. 高压电抗器参数 | |
| 额定容量 | 33.75kvA/27kv/1.25A/100H |
| 5. 电容分压参数 | |
| 额定电压/电容量 | 110kv/1000PF |
| 分压比 | 1500:1；介损率tgσ≤0.5% |
| 重量 | 15kg |
| 7. 补偿电容参数（T） | |
| 额定容量 | 70kV/35kV |
| 补偿电容量 | 10000pF/20000pF |
135kva/108kv串联谐振装置可能由于升级导致更新不及时，产品最终参数以技术协议为准！
