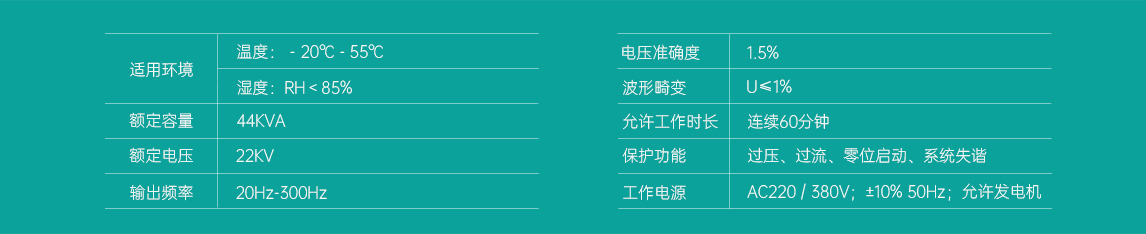

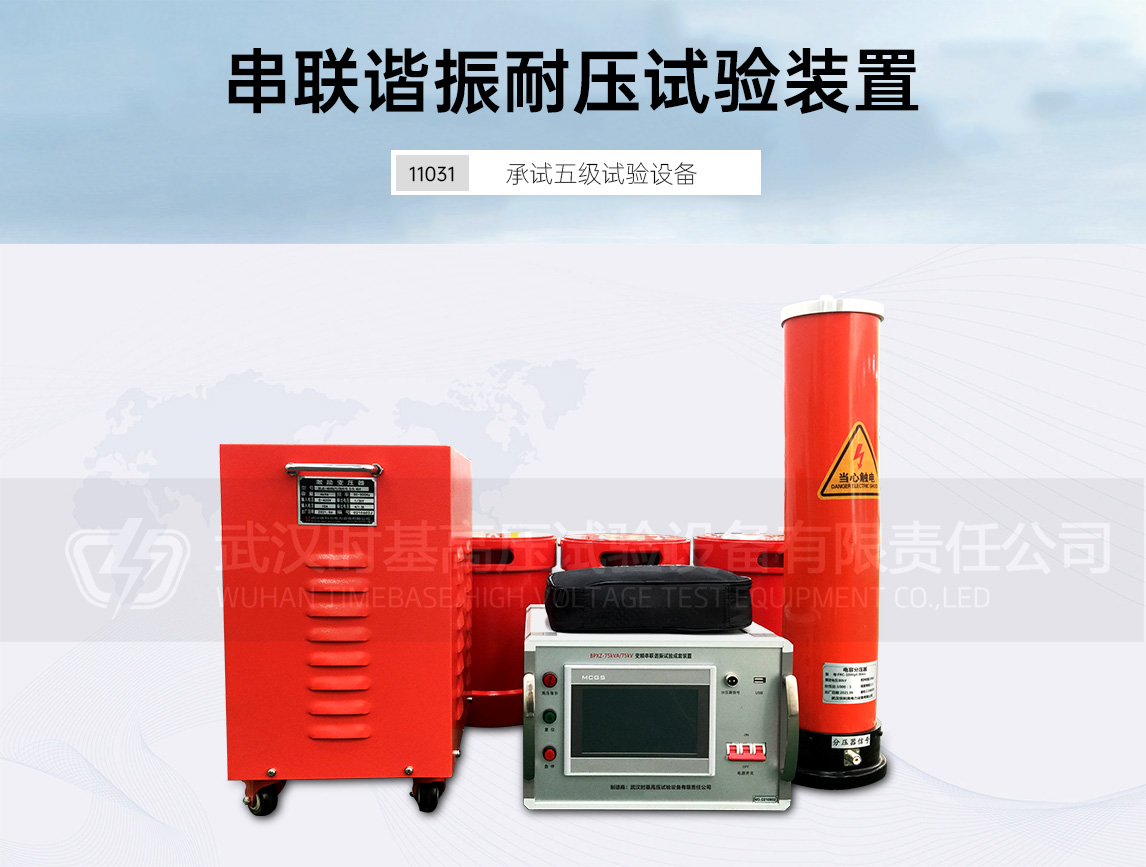

SJXZ-Ⅱ44kvA/22kv串联谐振耐压试验装置

主要功能介绍

SJXZ系列变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。

产品特点

• 1. 具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析；
• 2. 具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度；
• 3. 能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找；
• 4. 装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点；
• 5. 采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化；
• 6. 所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q；
• 7. 谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿；
• 8. 具有脱谐保护，防止大的短路电流烧伤故障点；
• 9. 具有负压报告，在任何情况下不会出现恢复过电压；
