SJBH-1200六路继电保护综合测试仪
六路继电保护测试仪是用于对各类保护装置的功能和精度校验，采用高保真线性功放电源搭配工业控制平台软件使用，输出6相电压和6相电流，整机准确度0.2级，满足线路保护、主变保护的主保护和后备保护校验，也可对快切装置和备自投的功能校验。
- 产品特征
- 采用高精度线性电源，使得大电流到微小电流全程都波形平滑
- 不需外配电脑可在单机windows平台运行
- 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能
产品报价、产品咨询、技术方案，售后服务可与我们联系！
六路继电保护测试仪是用于对各类保护装置的功能和精度校验，采用高保真线性功放电源搭配工业控制平台软件使用，输出6相电压和6相电流，整机准确度0.2级，满足线路保护、主变保护的主保护和后备保护校验，也可对快切装置和备自投的功能校验。
六路继电保护测试仪是用于对各类保护装置的功能和精度校验，采用高保真线性功放电源搭配工业控制平台软件使用，输出6相电压和6相电流，整机准确度0.2级，满足线路保护、主变保护的主保护和后备保护校验，也可对快切装置和备自投的功能校验。
六相继电保护测试仪支持单机和联机使用，主界面集合了交流试验，差动试验，状态序列试验，整组试验，直流试验，同期试验，谐波试验和故障在线等独立操作模块，针对不同的试验项目和功能进行自动化测量，简单有方便。
相电流、电压采用高性能线性放大器输出方式，电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，并且输出波形干净平滑，对邻近设备无高频辐射干扰，可以较好地模拟各种短路故障时的电流、电压特征。
功放电路采用大功率高保真模块式功率器件作功率输出级，具有过热、过流、过压及短路保护，当电流回路出现过流，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示，为防止大电流引起功放电路过热，设置了大电流下软件限时，10A及以下输出时装置可长期工作，当电流超过10A时，软件限时启动，限时时间到，软件自动关闭功率输出并给出告警指示，输出电流越大，限时越短。
| 1. 交流电流 | |
| 单相输出 | 0-30A |
| 六相并联输出 | 0-180A；持续时间10S |
| 额定功率（VA） | 450VA |
| 准确度 | 0.2% |
| 输出频率 | 0-1000Hz |
| 谐波次数 | 0-20次 |
| 2. 直流参数 | |
| 直流输出 | 0-±10A/每相 |
| 准确度 | 0.5级 |
| 输出负载电压 | 20V |
| 3. 交流电压 | |
| 单相输出 | 0-120V |
| 线电压 | 0-240V |
| 相/线电压功率 | 80VA/100VA |
| 频率范围 | 0-1000Hz |
| 谐波次数 | 0-20 |
| 4. 直流电压 | |
| 相电压 | 0-±160V |
| 线电压 | 0-±320V |
| 相电压/ 线电压输出功率 | 70VA/140VA |
| 准确度 | 0.5级 |
| 5. 开关量 | |
| 8对开入 | 空接点1-20mA，24V；电位接点接入 “0”：0 ~ +6V；“1”：+11V ~ +250 V |
| 4对开出 | DC：220V/0.2A；AC：220V/0.5A |
| 时间测量 | 0.1ms-9999s；测量精度＜0.1mS |

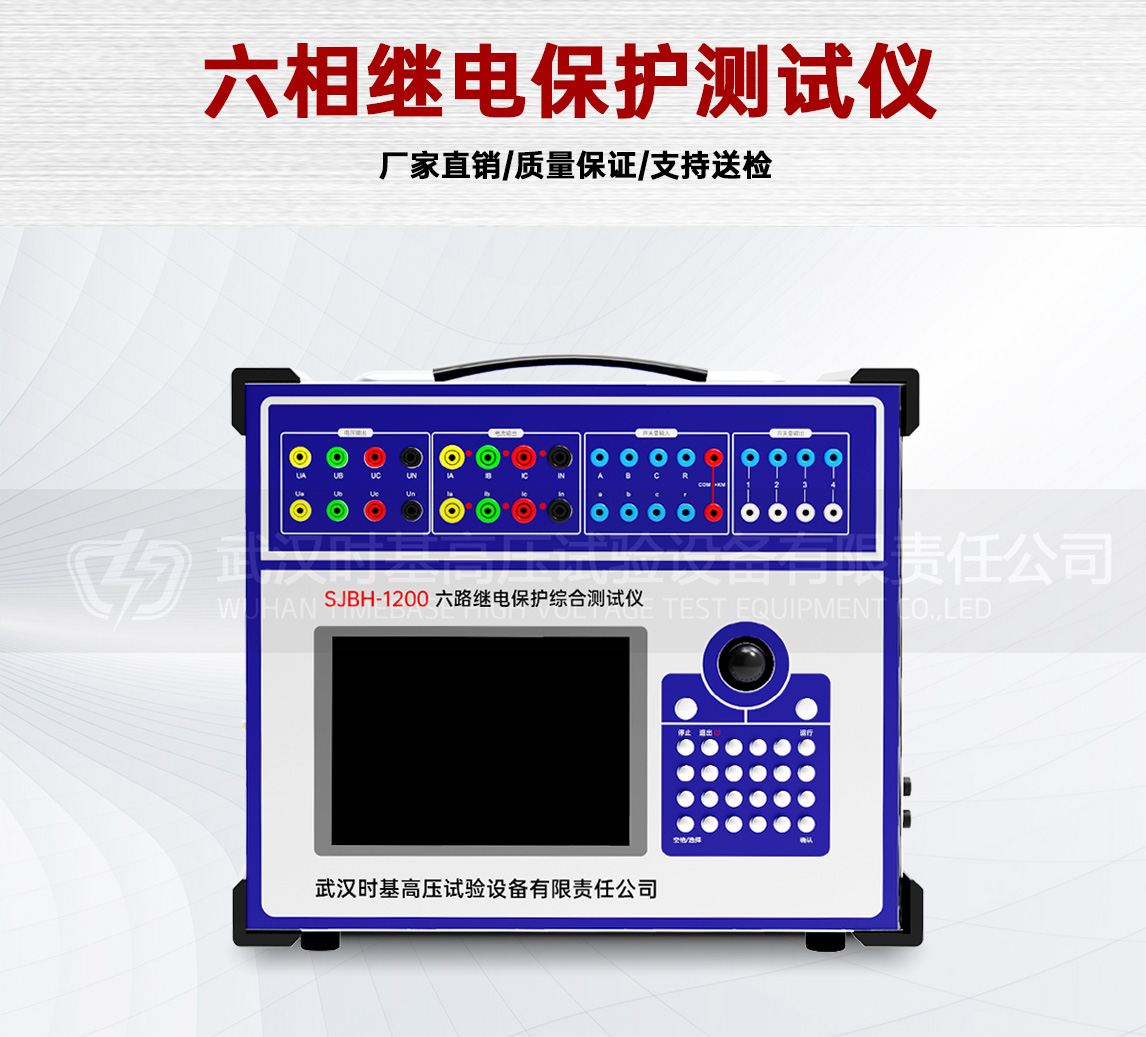

SJBH-1200 六路继电保护综合测试仪实物拍摄，可能由于升级导致更新不及时，产品最终参数以技术协议为准！
