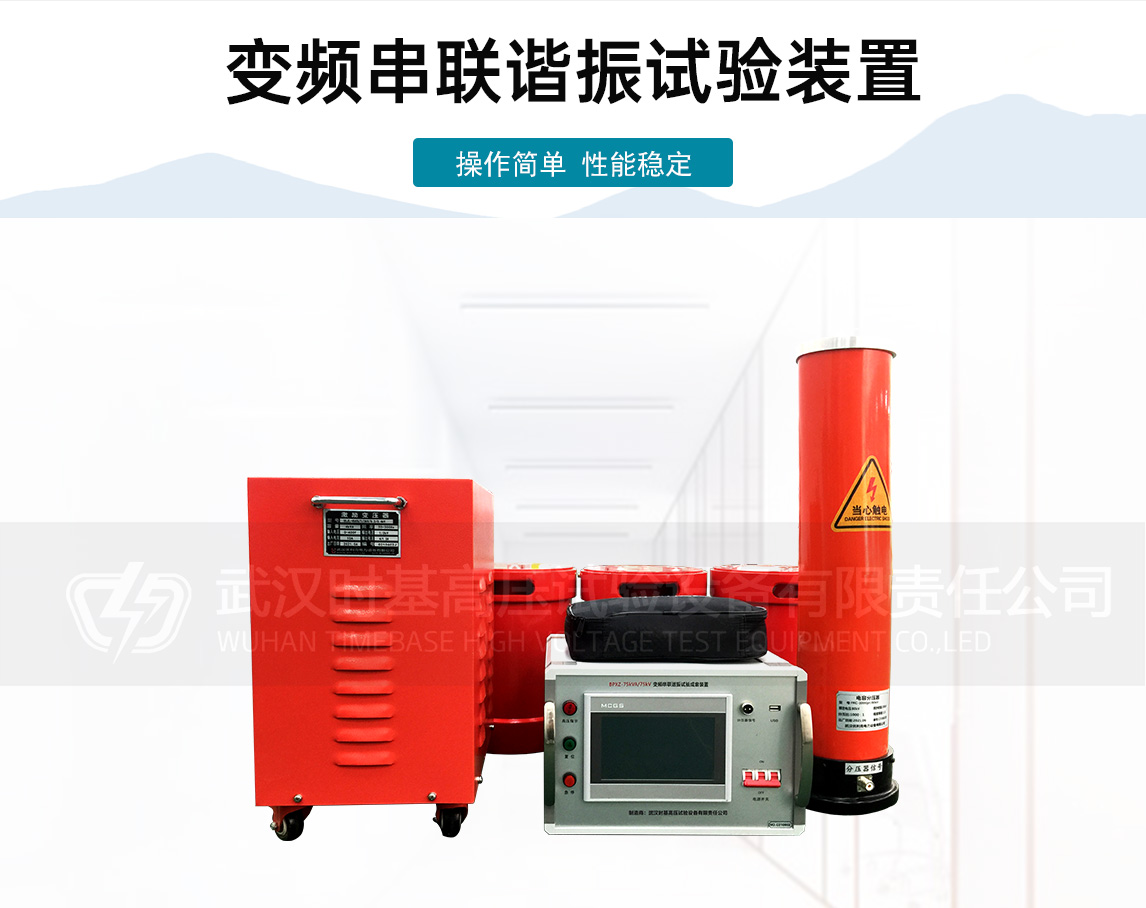

SJXZ-Ⅳ270kvA/54kv串联谐振装置

串联谐振装置运行原理

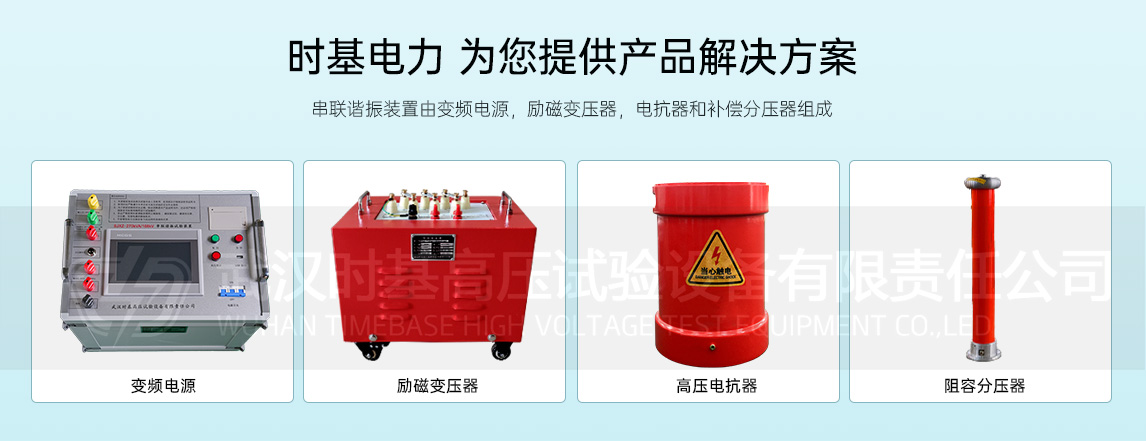

串联谐振是电路的一种原理，在有电容，电感和电阻的电路中，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C产生串联谐振现象，串联谐振条件下总电压等于电抗电压之和，所以，利用串联谐振原理能轻松为高电压设备提供试验条件。

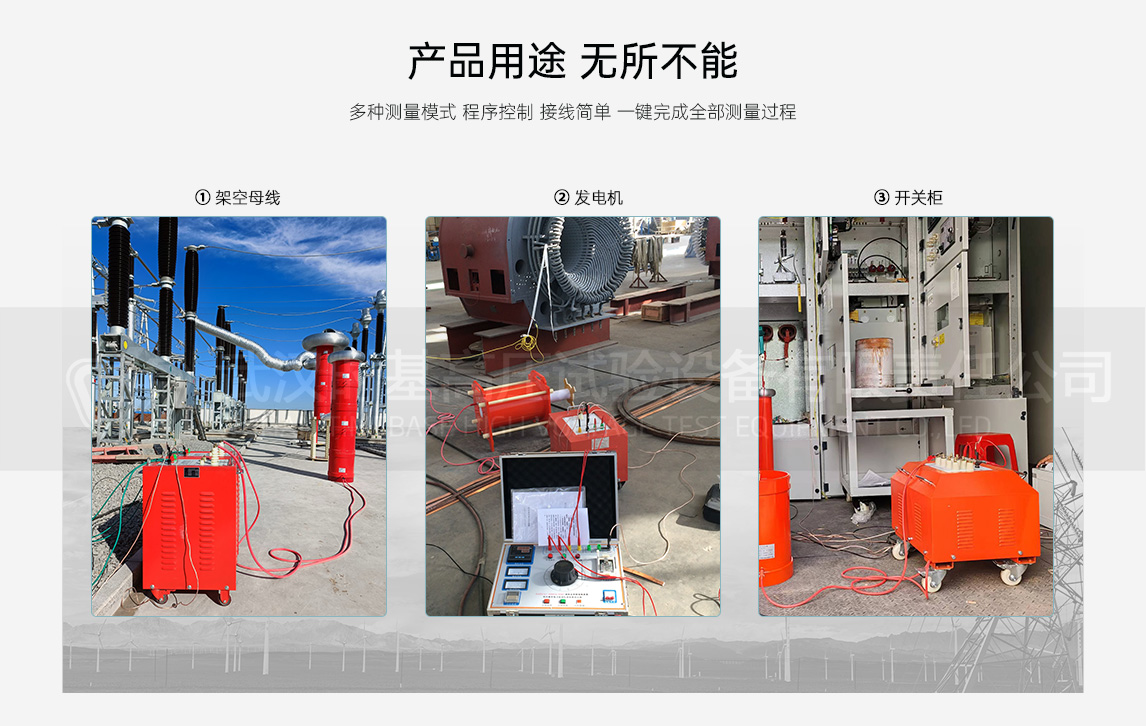

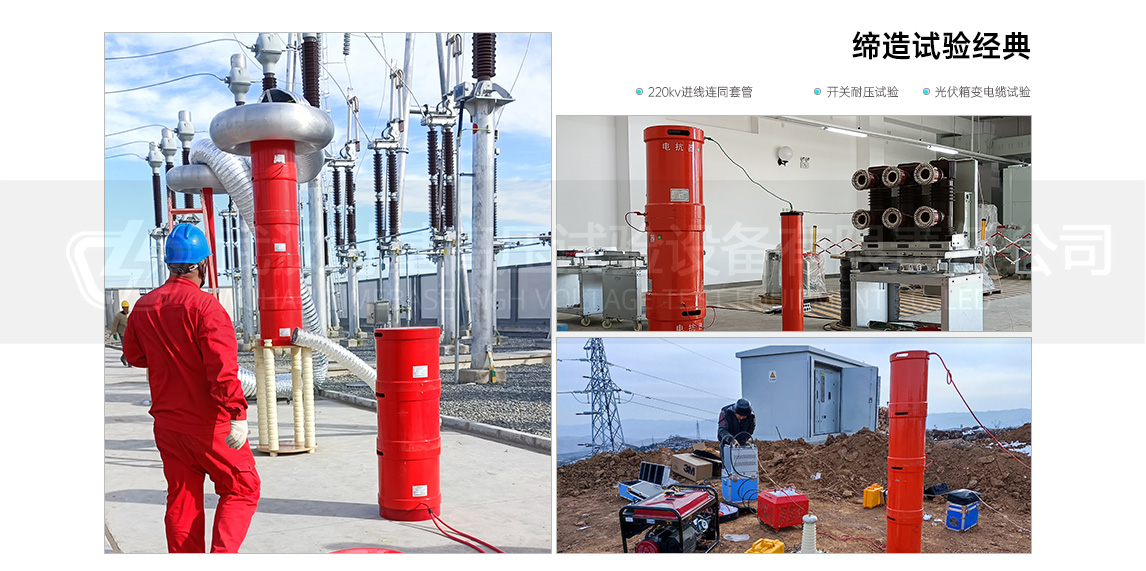

串联谐振主要用于10kv~500kv电力系统中，变压器，GIS，线路，高压电缆的交接和预防性试验。

串联谐振装置特点

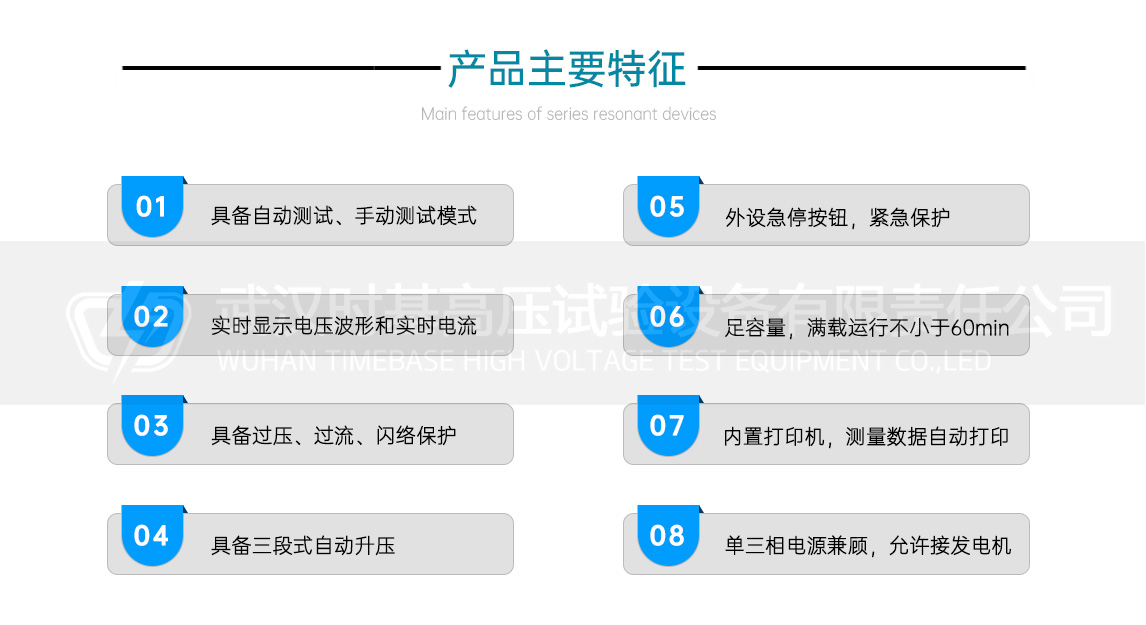

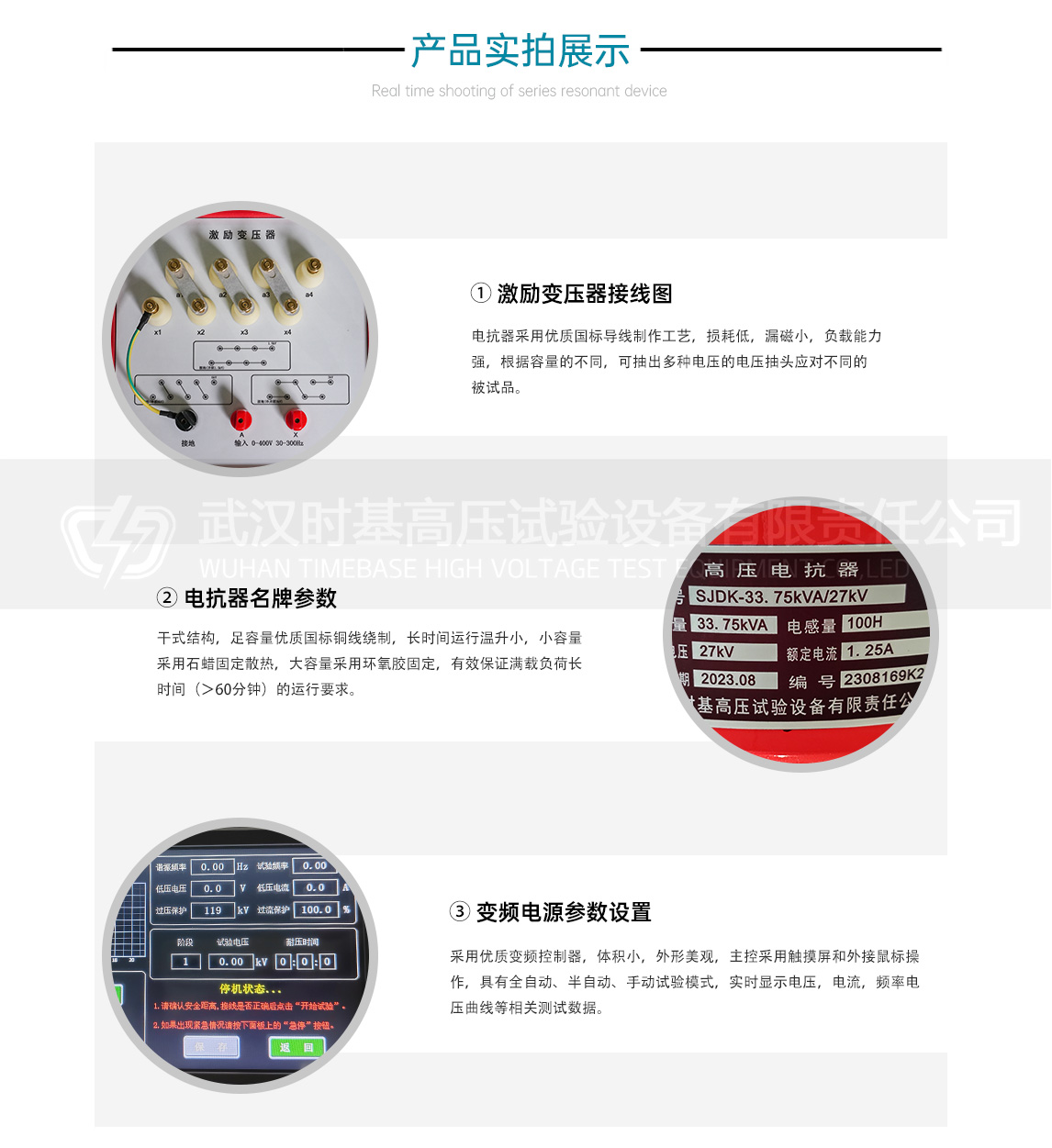

• 1. 额定容量下连续运行60min元器件最高温度≤65K。
• 2. 触摸或外接鼠标大屏幕液晶界面，可现实电压，电流，频率，电压曲线，耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时等。
• 3. 触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。
• 4. 手动试验频率调节可分为粗调和细调，试验过程中不发生漂移。
• 5. 内置系统打印机，实时数据可及时打印。
• 6. 具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。
• 7. 具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等。
