发电机串联谐振（交流）耐压试验接线图

发电机串联谐振耐压试验是对检查发电机绕组绝缘水平的一项重要的安全检测，通常是采用串联谐振试验装置在进行这项测试，测量过程中应当正确的接线，防止接线错误导致测试设备的损坏或者试验不成功，下面就具体讲解串联谐振试验装置针对发电机交流耐压的接线图和相关安全事项。

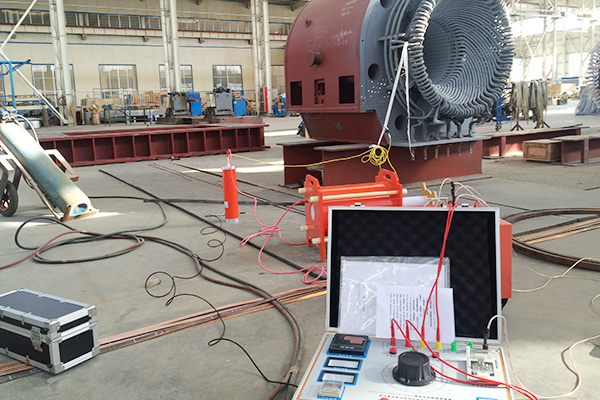

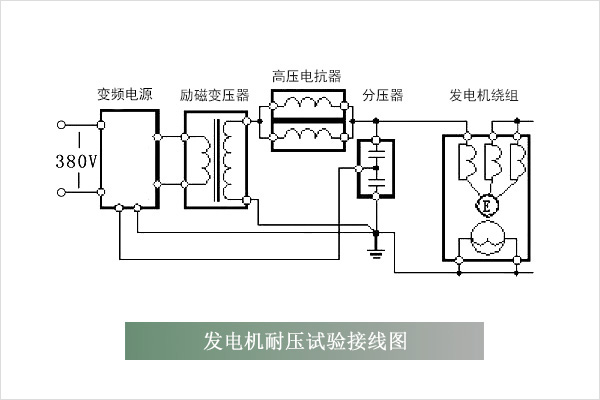

对发电机进行串联谐振耐压试验由于对测量频率有要求，一般建议调整到工频范围测量，发电机串联谐振耐压试验装置是由变频电源，励磁变压器，电抗器，补偿电容分压和调感器组成，在进行接线时，先应该认真阅读产品说明书，了解接线的原理和应该注意的问题，首先，测试之前需要将测试设备正确地接入电路，然后再将测试设备地线接地，正确接地是确保测试安全的关键，避免接地不良导致电击和火灾等危险，下面是发电机串联谐振耐压试验接线图，如下：

在接线时，应特别注意电缆的大小和长度，电缆长度应该尽可能地短，并且应严格遵守厂家的规定将电缆及其末端接头正确地连接到测试设备上，这样，可以保证测试信号的准确传递，从而得出准确的测试数据。

此外，还应注意加压循序的顺序，由于对频率有要求，所以试验过程中还需要通过调节电感量来整定试验频率，调整过程可能会很困难，因此，应该在接线之前可通过已知条件计算电感量，达到匹配更改的试验频率。

在进行发电机串联谐振耐压试验时，正确的接线方法是确保测试安全和数据准确的关键，只有遵循正确的操作步骤和技术规范，才能确保测试设备和电力设备的安全，并获得准确、可靠的测试结果。
