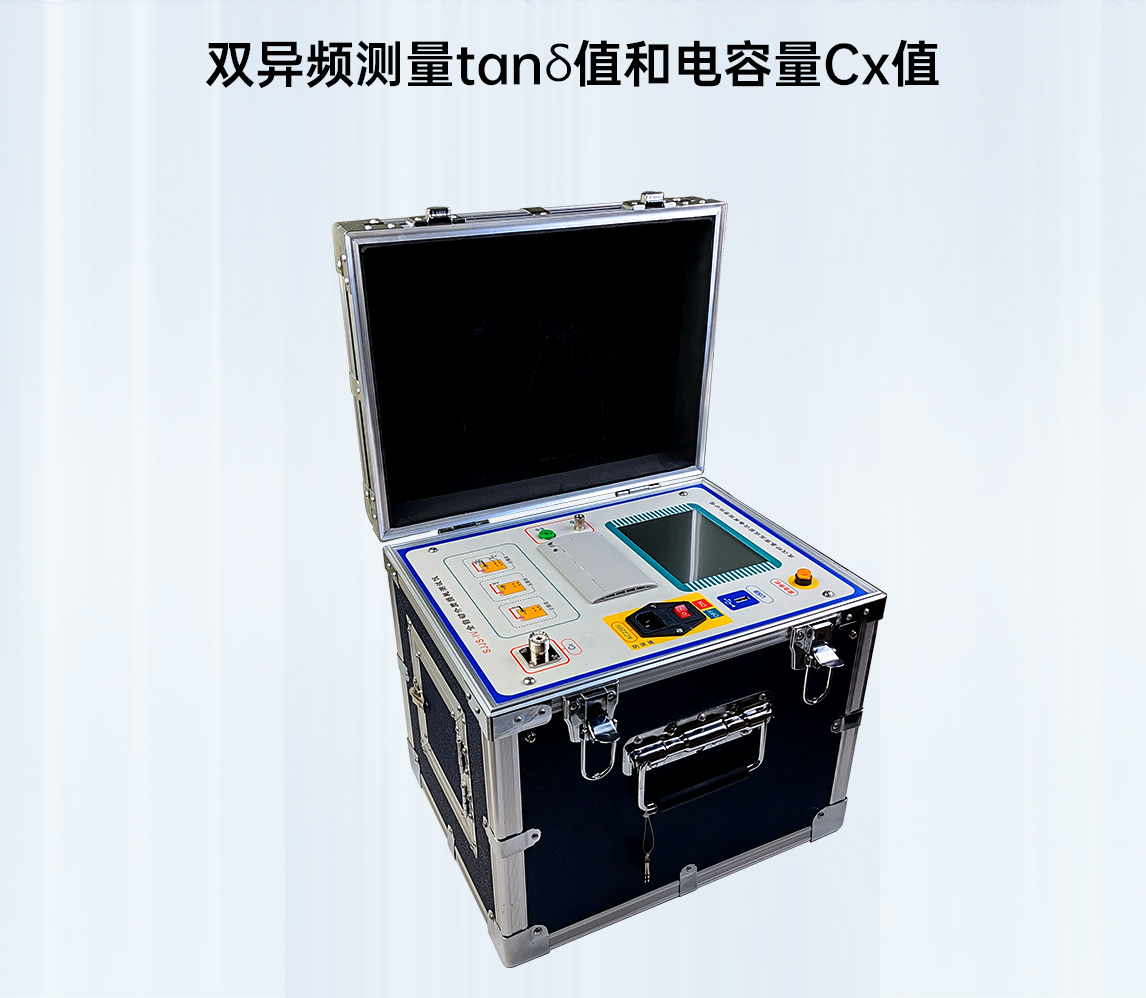

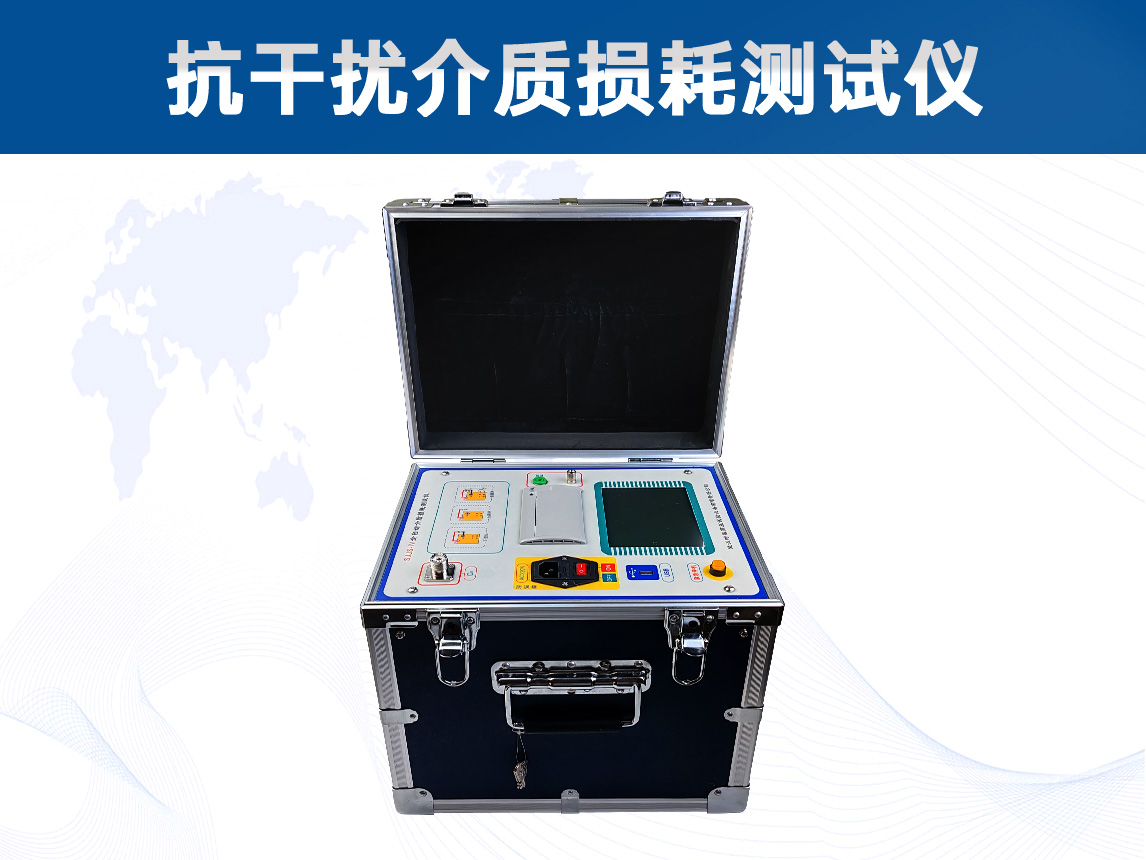

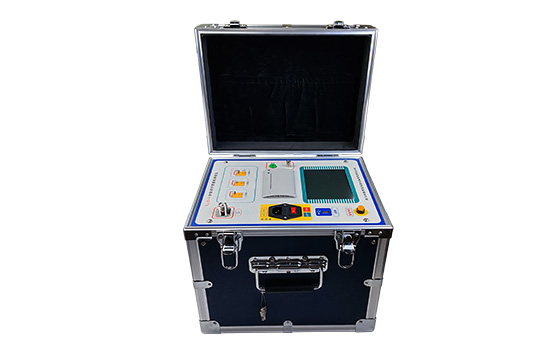

SJJY-H全自动抗干扰介质损耗测试仪

产品功能介绍

SJJY-H介质损耗测试仪为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器，测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试，频率可变为50.0Hz、47.5Hz/52.5Hz、45.0Hz/55.0Hz、60.0Hz、57.5Hz/62.5Hz、55.0Hz/65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，同时可外配绝缘油杯加温控装置测试绝缘油介质损耗。

介质损耗测试又可称为：高压介质损耗测试仪，变频介质损耗测试仪，全自动介质测试仪，异频介质损耗测试

产品原理介绍

全自动介质损耗测试仪的原理是利用测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。

产品用途

介损仪用于工频高压下测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（CX）。

产品优势

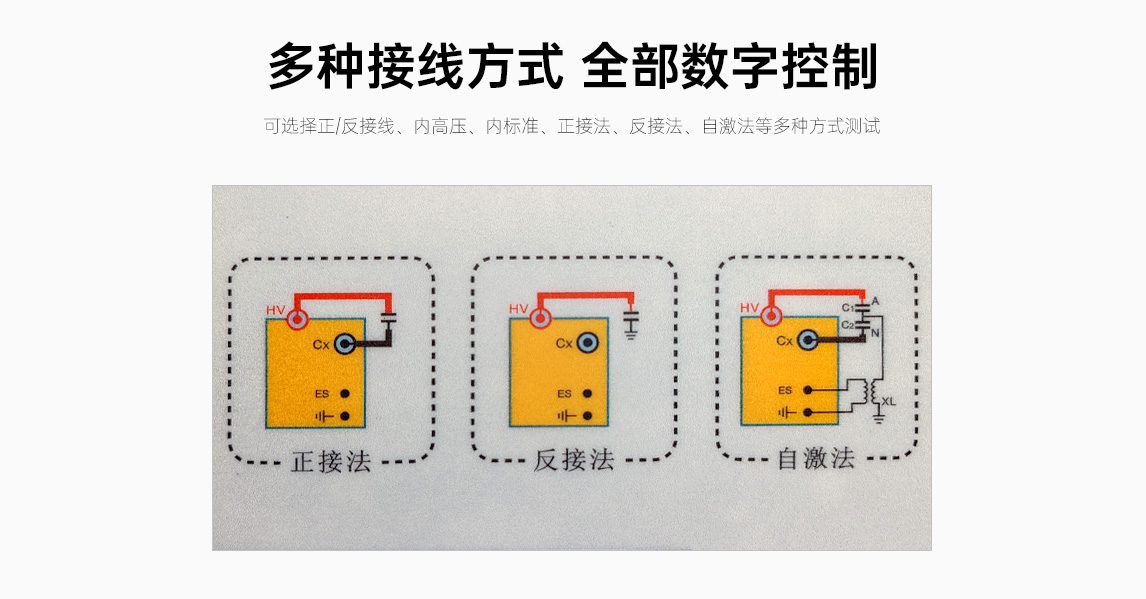

• 1. 多种测量方式，可选择正/反接线、内/外标准电容器、CVT测量（外接升压器）和内/外试验电压进行测量，分别使用内高压、内标准、正接法、反接法、自激法等多种方式测试；
• 2. 异频测量，抗干扰效果好，能有效地消除强电场干扰对测量的影响，适用于500KV及以下电站干扰现场的试验；
• 3. 电压短路和突然断电时，仪器能迅速切断压，并发出警告信息；
• 4. 可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值；
• 5. 采用逆变器和采样电路全部由数字化控制，输出电压连续可调；
• 6. 体化结构，重量适中，便于携带。
