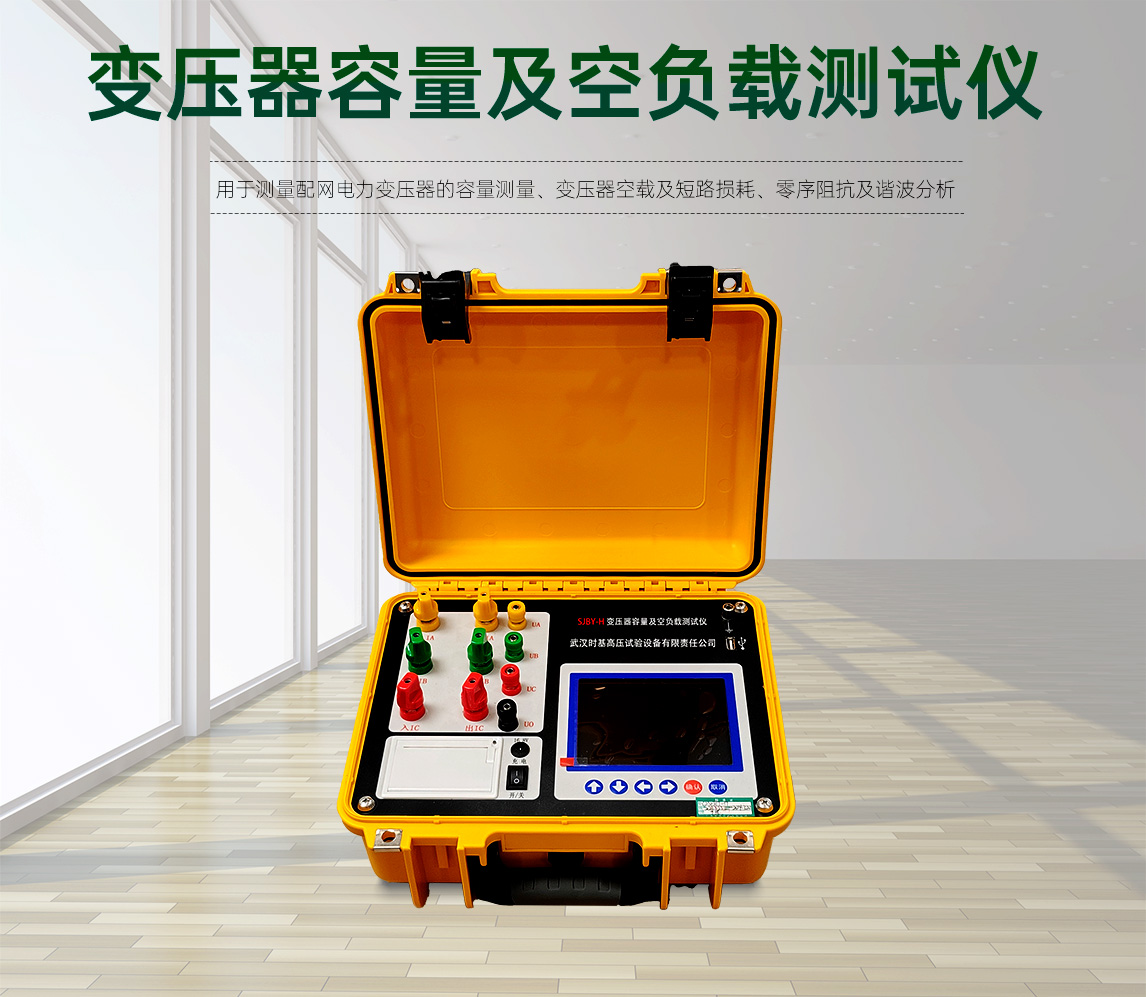

SJBY-H变压器容量及空负载测试仪

功能介绍

变压器容量及空负载测试仪（Transformer capacity and no-load tester）是专用于测量配网变压器的容量、空载损耗和短路损耗以及高压侧星形接线带中性点的变压器零序阻抗测量，仪器采用大屏显示，交直流供电，显示三相电压、三相电流、三相功率并且自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗，自动判断配网变压器的铁芯型号，测试过程中具有报警自适应提示功能，变压器容量及空负载测试仪还具有多次谐波的含有率及总畸变率测试功能，并带有原始波形及柱状图显示。

产品别名

变压器空载负载特性及容量测试仪，变压器容量及空负载测试仪，变压器特性测试仪

产品特征

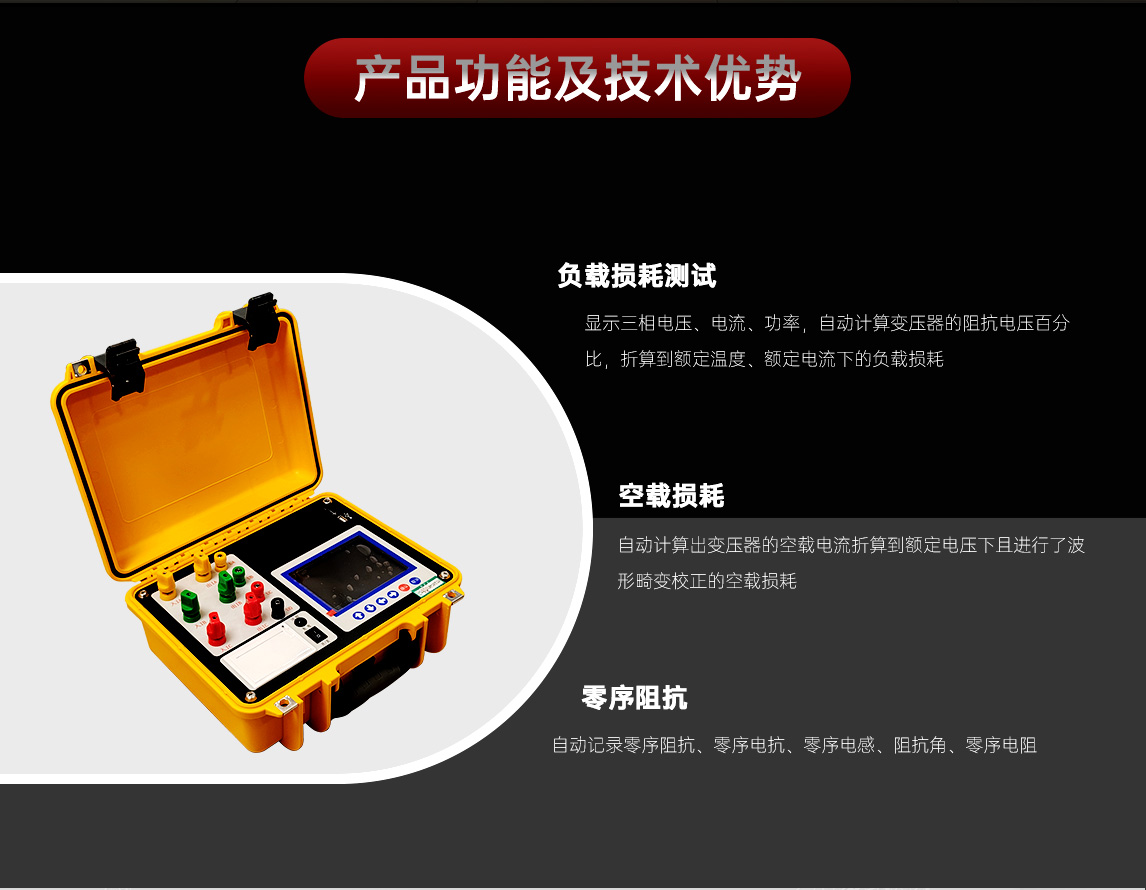

• 1. 负载损耗的测量显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗；
• 2. 空载损耗显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率，自动计算出变压器的空载电流折算到额定电压下且进行了波形畸变校正的空载损耗；

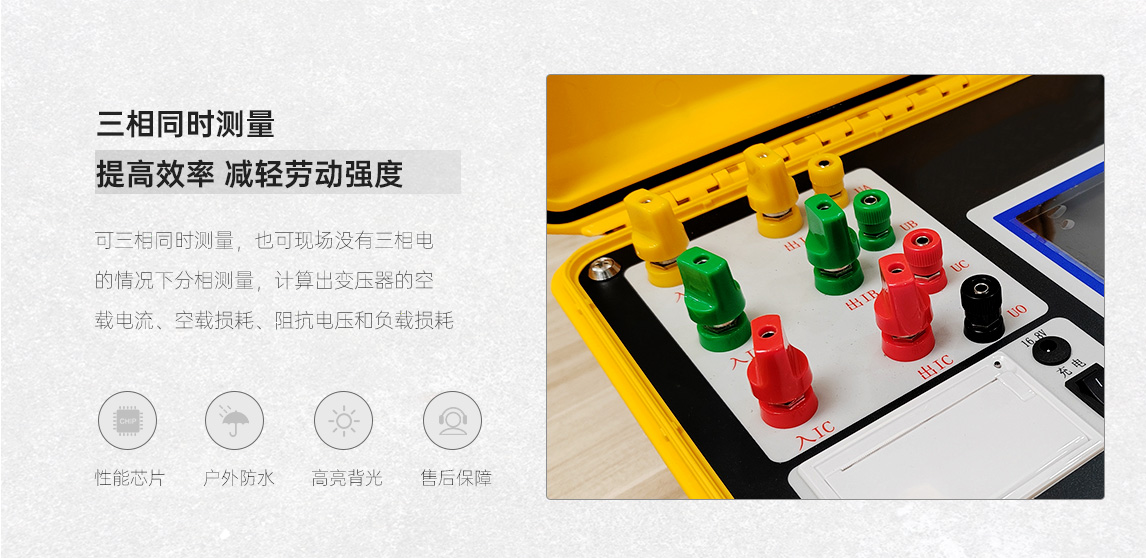

• 3. 可进行单相测量，记录三次单相测量的数据，并可根据变压器不同的联结方式计算出变压器的空载电流、空载损耗、阻抗电压和负载损耗，减小设备的容量；
• 4. 零序阻抗的测量适用于高压侧星形接线带中性点的变压器，仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻；
• 5. 容量测量可输出三相正弦波逆变电源，无需任何外部电源可实现配电变压器容量的测量和型号的判断，同时显示变压器阻抗电压和折算到额定温度、额定电流下的负载损耗；

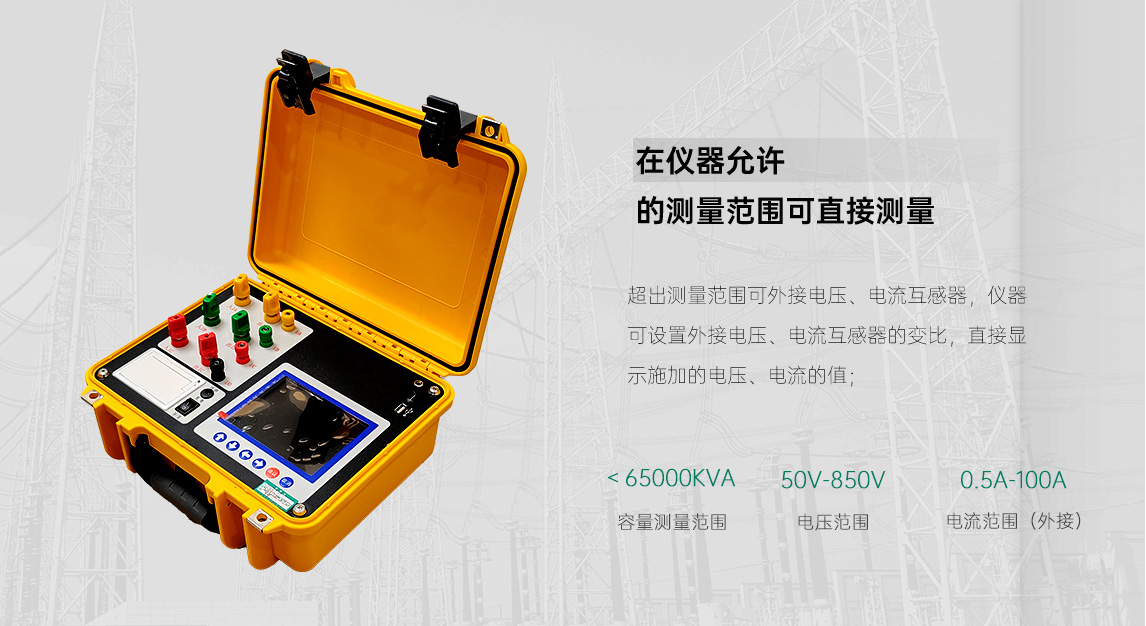

• 6. 在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值；
• 7. 产品具有谐波分析功能，可测量多次谐波的含有率及总畸变率，并带有原始波形及柱状图显示。
