用钳形接地电阻测量多点接地系统原理方法

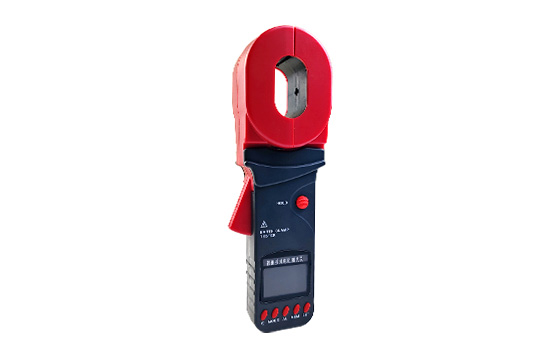

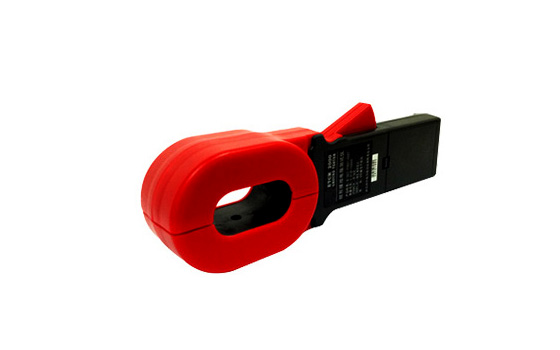

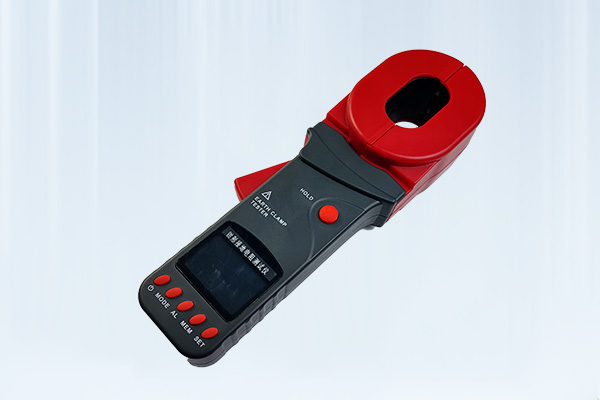

钳形接地电阻测试仪是采用非接触式测量多点接地的接地电阻测量，比如线路的杆塔接地，船舶、桥梁的保护接地以及具备多个接地点并联方式的接地系统的接地电阻，该产品体积小，测量方便，与 SJDZ-H 单点接地电阻测试仪不同的是可以不用打辅助接地极的情况下直接测量接地电阻，本文将介绍用钳形接地电阻测量多点接地系统原理方法，帮助您在使用钳形接地电阻测试仪中提供解决问题的思路和方法。

测量原理系统分析

用钳形接地电阻测试仪最重要的是要满足二点及以上的接地测量回路，否者测量结果显示无穷打，下面以输电线路的杆塔为例，其测量回路系统如下图所示：

钳形接地电阻测试仪钳口有两个独立线圈一个产生高频交流电压e在测量回路中建立电势E，该电动势相当于一个变压器在回路中产生总电流I，它被另一线圈子所接收其作用相当于电流互感器于是测量回路的接地电阻。

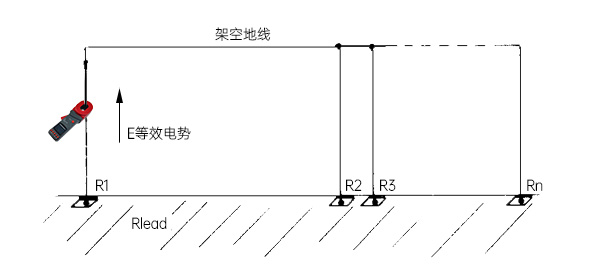

从测量回路系统图中：

• (1) R1>--待测杆塔的接地电阻。
• (2) Rleat>--大地电阻通常认为Rleat>≈0，可忽略不计。
• (3) Rn>--其余各杆塔的接地电阻并联值，由于其并联电阻数量多并联后数值很小一般认为RP>≈0，如果Rn并联的数量越多，电阻越小。
