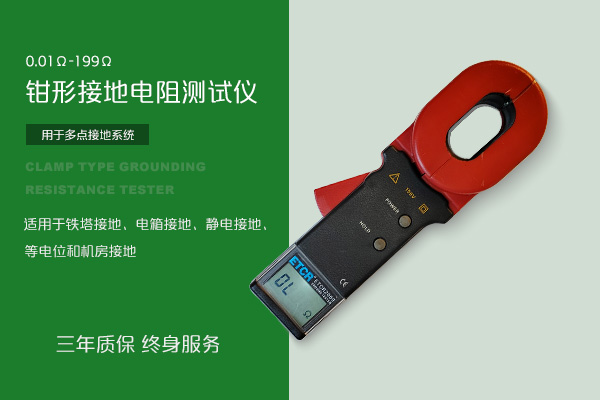

钳形接地电阻仪原理和操作方法

测量原理

钳形接地电阻表的原理是充分利用“欧姆定律”并且必须与大地构成测量回路，钳口由电压线圈及电流线圈组成，电压线圈提供激励信号，并在被测回路上感应一个电动势E，在电势E的作用下将在被测回路产生电流I，通过计算R=E/I可得到被测的电阻。

钳形接地电阻表测量方法

钳形接地电阻测量方法很简单，先按下仪器面板上的“ON/OFF”开机，等待5S仪器自检，自检完毕将仪器配的5.1Ω标准电阻卡入钳口中，如果显示电阻值与标准电阻值相同，说明钳形接地电阻表功能正常，然后在进行实物测试。

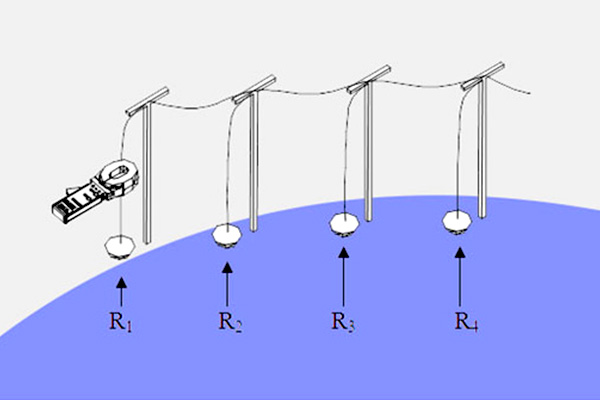

实物测试只需要将钳口卡入接地扁铁或者接地引线中，如下图所示：

钳形接地电阻表只适用于多点接地的情形使用，例如：输电系统杆塔接地、通信电缆接地系统、建筑物等，如果现场只有一个接地点又想用多点的测量方法，可采用“二点法”，也就是在独立接地体较近的位置增加一个辅助接地点，并且将其连接起来在测量。
