钳形接地电阻表测量原理和使用方法

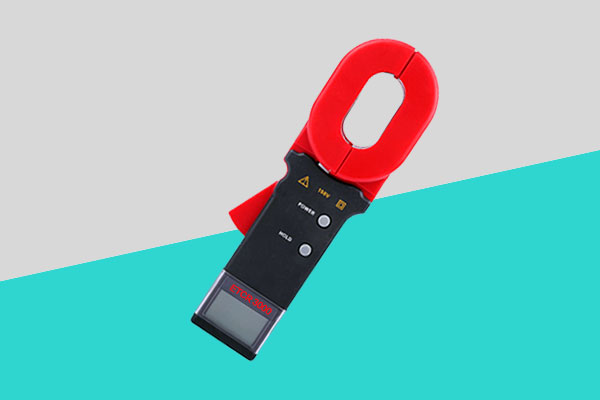

钳形接地电阻表是在有多点接地的条件下无需断开接地引下线和辅助电极快速测量设备与大地之间电阻值，最大测量接地电阻范围1000Ω，最小分辨率0.001Ω，结合实际情况和选型规格，钳形接地电阻表还可测量电流，泄漏电流和中性线电流，广泛用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。

钳形接地电阻表测量原理

钳形接地电阻表的原理是充分利用“欧姆定律”并且必须与大地构成测量回路，钳口由电压线圈及电流线圈组成，电压线圈提供激励信号，并在被测回路上感应一个电动势E，在电势E的作用下将在被测回路产生电流I，通过计算R=E/I可得到被测的电阻。

钳形接地电阻表测量方法

钳形接地电阻测量方法很简单，先按下仪器面板上的“ON/OFF”开机，等待5S仪器自检，自检完毕将仪器配的5.1Ω标准电阻卡入钳口中，如果显示电阻值与标准电阻值相同，说明钳形接地电阻表功能正常，然后在进行实物测试。

实物测试只需要将钳口卡入接地扁铁或者接地引线中，如下图所示：

需要注意钳形接地电阻表只适用于多点接地的情形使用，例如：输电系统杆塔接地、通信电缆接地系统、建筑物等，如果现场只有一个接地点又想用多点的测量方法，可采用“二点法”，也就是在独立接地体较近的位置增加一个辅助接地点，并且将其连接起来在测量。
