110kv系统接地调倒送点方案

#技术新闻# 发布:2023-09-04 07:52

原创 729人浏览过

本倒送电方案仅供参考,方案是本公司工程项目的实际项目,如果您对实际的倒送电方案不清楚,可咨询运行班人员或者业主单位。

一、本次送电调试设备

1、100MVA#1主变,101开关,110kvPT,35kvPT,低压侧303开关,高集1线301,高集2线302,高集3线304,高集4线305,1#接地站用变307开关,1#SVG308开关。

倒送电现场 倒送电现场

二、送电前应具备的条件

1、100MVA#1主变,101开关,110kvPT,35kvPT,低压侧303开关,高集1线301,高集2线302,高集3线304,高集4线305,1#接地站用变307,1#SVG308,及所属一、二次设备安装调试完毕,接线正确,试验、验收合格,施工时所设安全措施已全部拆除,监控联调试验正确,具备送电条件,送电申请报告已提交给地调。

2、110kV保护定值按“过流I段1000A/0.3S,过流II段500A/0.6S和零序I、II段均为300A/0.3S”执行(以上均为一次值),充电完毕,充电保护定值还原。

3、按地调保护室意见调整相关保护定值。

三、送电前供电方式

1、母线及所属设备、电容器、站变开关、刀闸(包括地刀)均在断开位置,处于冷备用状态。

四、110kV高金线送电原则

  • 充电前,按地调保护室意见调整110kV高金线瑞101开关,ZCH停用,充电完毕后保护时间还原,ZCH按保护定值要求执行。
  • 操作110kV高金线套101开关对线路充电三次正常,第一次充电10分钟,后每次充电5分钟,第三次充电前,将110kV高金线101开关转热备用。
  • 110kV PT充电前,应将开口三角打开,送电后测开口无压后还原,检查高金线110kV在停用位置,操作110kV高金线101开关对110kV母线、PT充电三次正常,第一次充电10分钟,后每次充电5分钟。

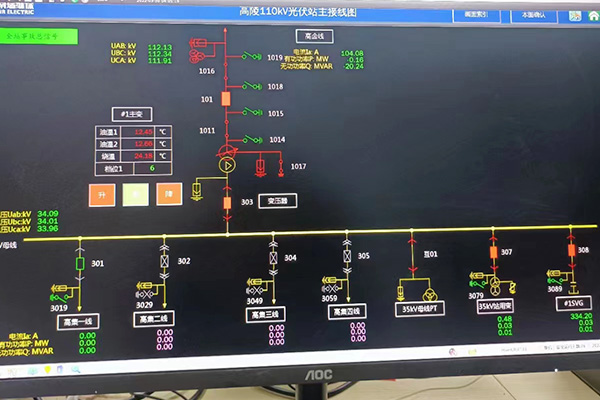

倒送电方案主接线图 系统主接线图

五、#1主变送电原则

  • 1、#1主变充电前、后应与中调联系(主要内容:充电前、后,#1主变110kV侧中性点接地方式)。
  • 2、#1主变充电前,按地调保护室意见调整#1主变保护时限,取消#1主变二侧复压闭锁功能,充电完毕后保护时间还原,恢复复压闭锁功能。
  • 3、用101开关对#1主变充电五次正常,第一次充电10分钟,后每次充电5分钟,第五次充电前将101开关转热备用,第五次充电完毕,101开关不断开。
  • 4、停用#1主变差动保护、110kV高金线光差保护,检查具备合环条件。
  • 5、#1主变调压装置做有载调压试验,所调值不得超过规定范围,每调一档,至少间隔一分钟,调压后电压档位置于额定位置。
  • 6、35kV PT充电前,应将开口三角打开,送电后测开口无压后还原。
  • 7、用303开关对10kV母线、10kvPT充电三次正常,第一次充电10分钟,后每次充电5分钟,第三次充电前将赤301,302,304,305,306,307,308开关转热备用,第三次充电完毕将301,302,304,305,306,307,308开关转冷备用。
  • 8、#1主变调压装置做有载调压试验,所调值不得超过规定范围,每调一档,至少间隔一分钟,调压后电压档位置于额定位置。
  • 9、测#1主变高对低差动保护极性正确后,加用#1主变差动保护。

六、35kV集电线送电安排

  • 1、35kV集电线路送电及负荷转移由调度负责进行,送电前应经地调同意,充电完毕,线路应核相正确,校极性正确,调度将35kV出线核相、极性结论报地调备案。
  • 2、35kV母线带负荷后,复测#1主变高对低差动保护极性正确。

七、保护意见

  • 1、对#1主变和中、低压侧母线充电期间,主变二侧后备保护过流时限均改为0.3秒。
  • 2、110kV高金线充电期间,套101开关距离III段、零序三段保护时限改为0.3秒。

八、地调调度管辖设备

  • 1、#1主变、二侧开关及所属设备。
  • 2、110kV母线及所属设备、110kV出线开关及线路。
  • 3、35kV母线及所属设备。
  • 4、无功补偿装置、站变消弧线圈。
  • 5、上述设备的继电器保护和自动装置。

九、调度管辖设备

  • 1、35kV馈线线路及开关。
  • 2、上述设备的继电保护和自动装置。

原始方案倒送电方案下载
