SJHX-HI高压核相器使用说明书手册

时基电力生产的SJHX-HI无线高压核相仪（以下简称“核相器”）用于两条高压线路并网或环网核相，核相器适用于6kV～220kV交流输电线路和带电显示器核相，同时具有高压验电功能，SJHX-HI无线核相器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相仪的诸多缺点，此外仪器可升级远程核相功能。

测量原理

核相器由2个发射器和1个接收主机组成，发射器可以判断线路是否带电，测量线路相位和频率，近程核相时，X和Y发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器测量的数据计算两线路相位差值，判断同异相。

核相器使用方法

1）自检方法

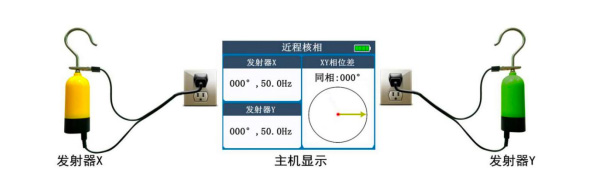

按下图将发射器连接自检测试线，发射器启动，蜂鸣器鸣叫，红绿两指示灯交替闪烁，接收主机开机，在近程核相模式下显示对应发射器信息，则发射器与主机工作均正常，接线方法如下图：

自检时两发射器与接收主机的距离大于0.5米为宜，当距离小于0.2米时，可能只连接了1个发射器而主机显示2个发射器信息，此现象为正常现象，不影响仪器使用，当2个发射器都接电时，仪器显示不受短距离影响，自检测试线内部串有2M电阻，测试时人接触鳄鱼夹不会触电。

自检测试相位差为180度左右时，将任一自检线插头反转，则相位差变为0度左右，反之亦然，差度角小于4°视为同相。

2）高压输电线路核相（高压核相）

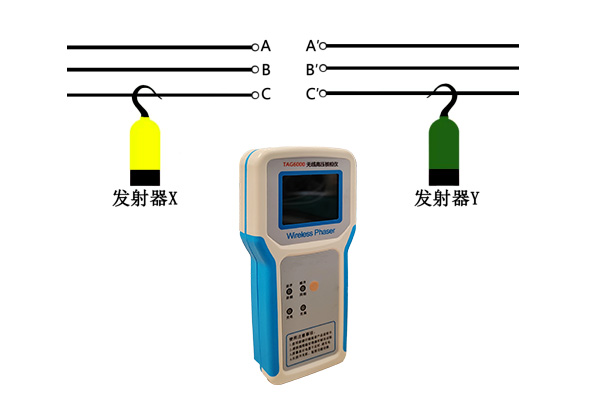

将X和Y发射器连接绝缘杆，同时挂接在高压线路上，接收主机开机选择近程核相模式，即可显示并播报核相结果，接线原理图如下：

结果判断与分析

结果判断采用国标A级标准，同异相以30°为界。相位差≥±30°时为异相，语音提示“异相”，屏幕显示“异相”，异相指示灯亮。相位差<±30°为同相，语音 提示“同相”，屏幕显示“同相”，同相指示灯亮。所有相位差结果以X为参照，度数为X超前于Y的相位。

提示：两线路频率不相同时，需要使用准同期并列装置控制发电机的频率相位，使发电机的相位和频率与主网一致后才可以并网送电。
