图文解说：无线核相器使用方法

一、什么是无线核相器？

无线核相器（又称 高压核相仪）是一种基于实时测量无线传输的集成电路，能够实时感知两条线路的电压相位角，实现两条高压线路并网或环网无线近程核相，无线核相器通过智能算法和先进的信号处理技术，实现对信号相位的实时采样和滤波优化。

二、无线核相器的基本原理

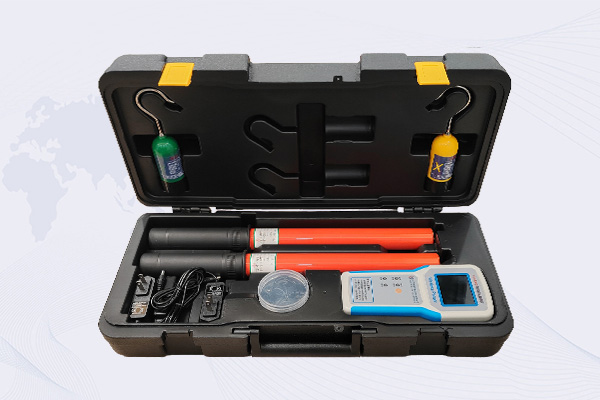

无线核相器采用复杂的电子元件和先进的算法，实现对无线信号的相位调整，其基本原理是通过感知和分析信号的相位偏差，并根据预设的目标相位进行调整，使信号恢复到最佳状态，无线核相器由2个发射器和1个接收主机组成，发射器可以判断线路是否带电，测量线路相位和频率，近程核相时，X和Y发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器测量的数据计算两线路相位差值，判断是否两条线路是否同相和不同相。

三、无线核相器的具体应用

3.1 相位检测：可以用于检测电力线路的相位关系，从而确保电力系统的稳定运行，它能够精确测量电力系统中的相位差，为电网运行提供重要的参考依据。

3.2 线路巡检：可以用于电力线路的巡检，传统的巡检方法需要人工攀爬线路，使用核相器可以非接触式地进行巡检，提高了巡检效率和安全性。

四、如何正确使用无线核相器？

4.1 高压输电线路核相（高压核相）

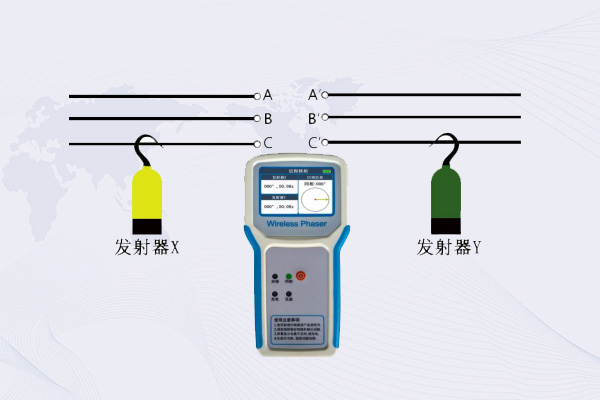

将X和Y发射器连接绝缘杆，同时挂接在高压线路上，接收主机开机选择近程核相模式，即可显示并播报核相结果。原理图如下：

4.2 高压开关柜带电显示器核相（低压核相）

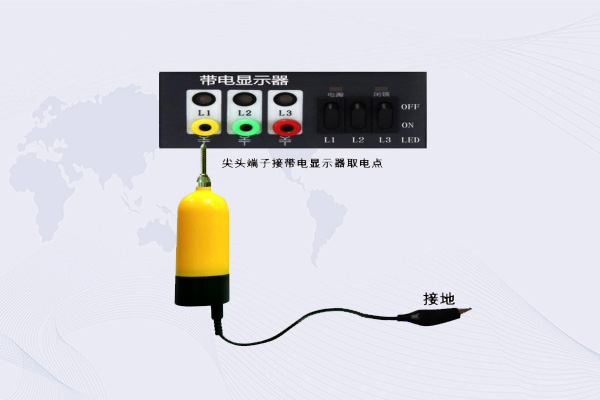

将X和Y发射器弯钩替换为尖头端子，并插入带电显示器，再将接地线DC端插入发射器接地孔（也是充电孔），鳄鱼夹接地，接收主机开机选择近程核相模式，即可进行测量。发射器使用方法如下图：

注意事项

由于带电显示器的主要作用是显示开关柜是否带电，并非标准的核相点，且不同厂家、不同时期、不同标准的带电显示器会产生不同程度的移相问题，且带电显示器L1、L2、L3与母线的对应关系不一定正确，若核相结果异常则应在一次线路上进行核相。

四、总结

无线核相器作为一种先进的信号处理设备，在电力线路核相中发挥着重要作用，通过对电压信号实时采集实现并无线输送，有效减小生产成本，后期无线核相器将提供更高的传输速率和丰富的测量数据，正确使用无线核相器并进行定期维护和优化，可以充分发挥其产品优势，实现无线通信的高效传输。
