高压核相器功能介绍，具体用来做什么用？

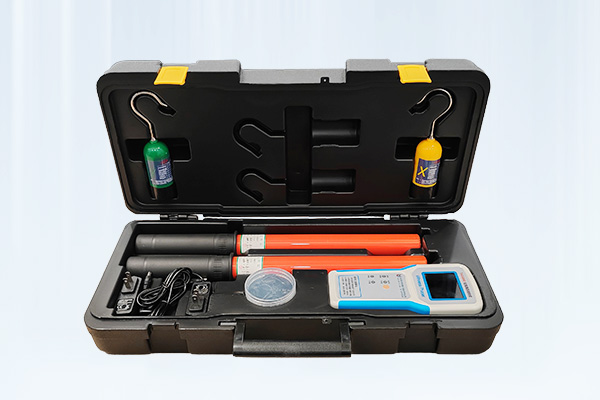

高压核相器又称“无线核相器”，在电力系统中用于一次设备中双电源核相、并列核相、线路核相、双母核相、SVG补偿装置核相、站用变电源核相等，高压核相器一般在电力系统并网前或运行中周期性核相检查，高压核相器根据功能可分为近程高压无线核相和远程无线授时核相，两者原理相近，传输距离不同，近程高压核相器采用无线射频实现信号传输，满足6kv-220kv电压等级的电力设备高压带电核相。

高压核相仪有哪些功能

无线高压核相器的主要功能是核对电源的相位，在核相过程中也可对电源的相序测量，当核相过程中两端电源相序不一致时，相位差为120°，仪器提示“不同相”，说明相序有问题，除此以外，高压核相器必须是带电测量，当线路无压或者其中一电压回路无电压时，仪器指示灯告警线路无压，也能起到验证线路是否带电的功能

核相方法

一次核相是通过相位差法来实现的，我们都知道三相交流电中ABC三相电源是存在120°的角度量，当两条电源线路中相位角度为零度时，说明该相为同相位，理解了前面所说的原理，那么测量时只需要将两个接受器分别挂在任意两条线路中，接收机收到信号之后计算差分角度，即可得出当前的相位关系，接线方法如下图：

概况总结

对电力设备核相是保障电能质量和系统正常运行的重要手段，电力设备并入系统之前一定是要求核对相位的正确性才允许并入，对无线核相仪的用途、功能介绍和核相的方法已经讲过，希望在日常使用中按照上述方法使用和排除存在问题的缺陷。
