ZGF-Ⅶ 200kV/2mA直流高压发生器操作指南

200kV/2mA直流高压发生器是用于对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验，本产品输出电压200kv，输出电流2mA，装置容量400W，准确等级0.1级，广泛适用于电力、铁路、化工、工矿、冶金、钢铁等部门对各类避雷器的直流试验，下面重点讲解该产品的操作方法。

直流高压发生器空载试验

空载试验的目的是验证产品的功能是否完好，同时通过空升试验对有效电压的值进行整定，按照下面的方法进行：

1）连接好单相AC220V电源，接通电源开关，此时红灯亮，表示电源接通。

2）按下绿色按钮，则绿灯亮，表示高压接通，此时可以升压。

3）顺时针方向平缓调节电压调节电位器，输出端即从零开始升压，主机电压表显示的值为所升电压值，缓慢升压至接近过压保护整定值时后，记录电压表读数，并验证记录值是否为电压整定值的1.1倍，并检查主机及高压输出线有无异常现象及声响。

4）降压：将调压电位器回零后，按红色按钮，切断高压输出并关闭电源开关。

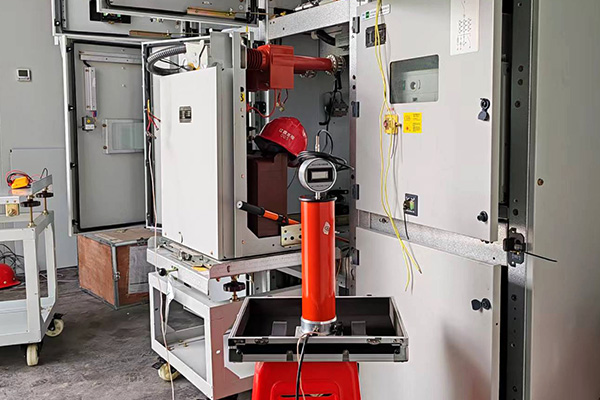

直流高压发生器泄漏及直流耐压试验

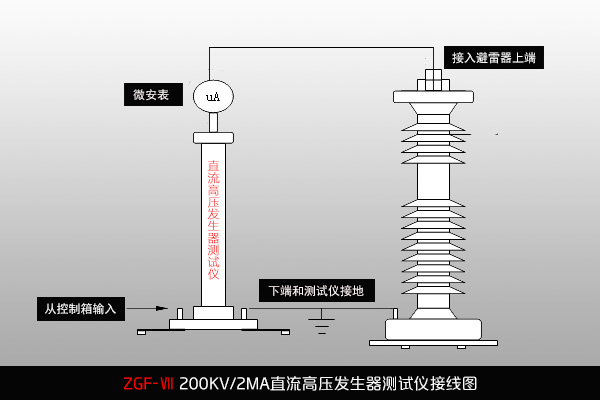

在完成使用前准备和空载升压试验并验证电压保护整定值，确认仪器正常后，即可对试品进行泄露及直流耐压试验，具体的接线图如下所示：

1）在做负载试验前，将高压屏蔽微安表安装在倍压筒上的高压输出端，并将配套的专用高压线分别接到微安表和被试品上。

2）检查主机、放电棒、倍压筒、试品连接线、接地线连接是否正确，接地线连接是否可靠，检查高压安全距离是否符合要求后，方可进行高压试验。

3）确认仪器无异常后，接通AC220V电源开关，此时红灯亮，表示电源接通，按下绿色按钮，绿灯亮，表示高压通，可进行升压试验。

4）顺时针方向平缓调节调压电位器，输出端即从零开始升压，升压速度以每秒3-5kV上升至试验电压为宜，对于大电容试品升压时则需缓慢升压，且应在高压回路中串接限流电阻，同时监视电流表表头数值不能超过仪器额定电流值，对小电容试品如氧化锌避雷器、磁吹避雷器等缓缓升压至所需的电压（电流）的95%，再缓慢升至所需的电压(电流)，然后从数显表上读出电压(电流)值，如需对氧化锌避雷器进行0.75UDC1mA测量时，先升至UDC1mA电压值，然后按下0.75UDC1mA按钮（黄色），此时电压即降至原来的75％，并保持此状态，此时可读取电流。

5）试验完毕后，降压，将调压电位器回零，按下红色按钮，切断高压并关闭电源开关，若需再次升压，按下绿色按钮即可。

6）对于氧化锌避雷器等小电容被试品，一般通过倍压通内部分压电阻放电，对电缆等大电容被试品一般要待被试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电，待被试品充分放电后，将地线挂至高压输出端，才允许进行高压引线的拆除和更换接线工作。

200kV/2mA直流高压发生器测量避雷器的泄露电流试验允许使用发电机供电，并且对发电机的容量没有限制和要求。
