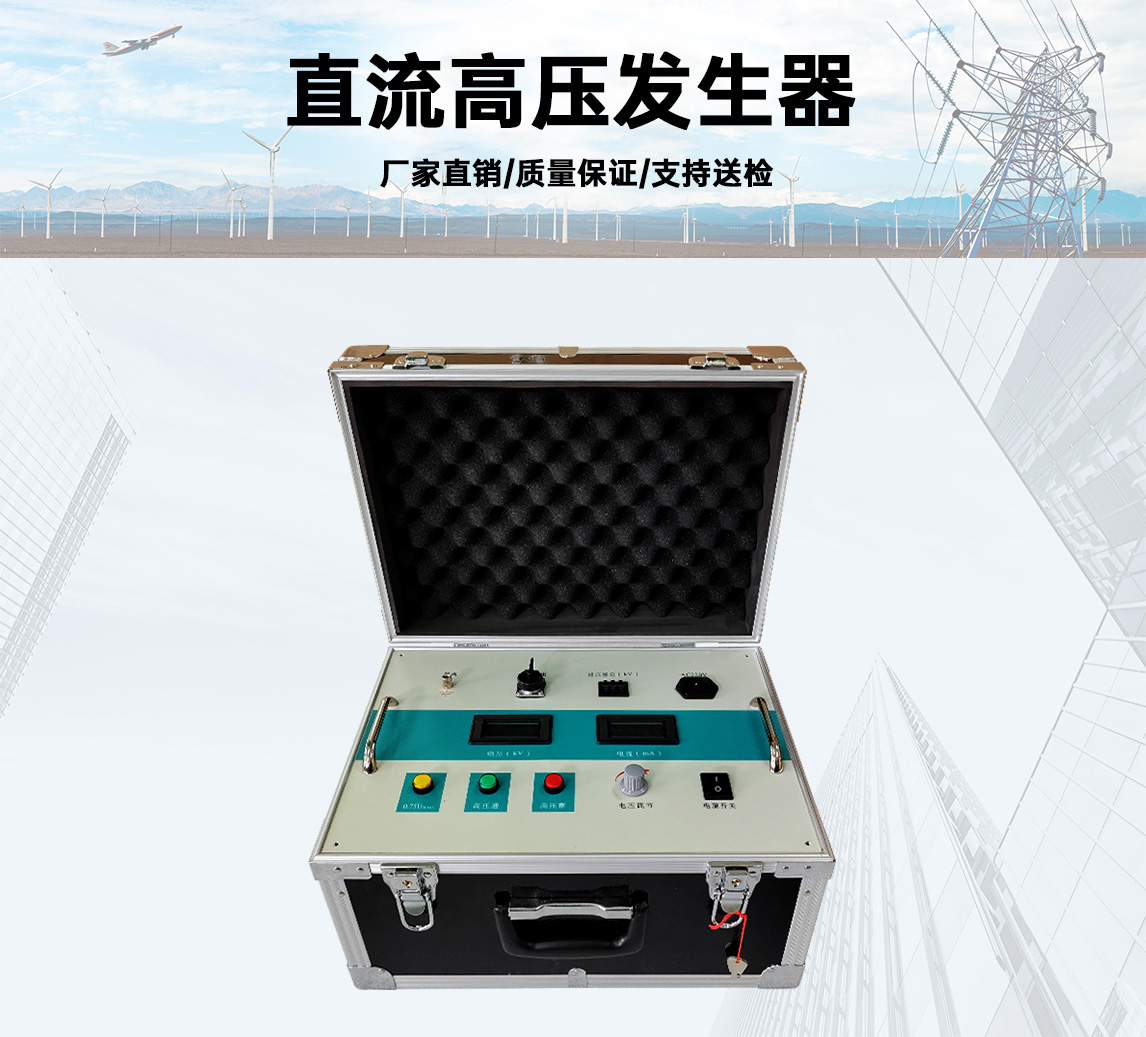

ZGF-Ⅶ200kV/2mA直流高压发生器测试仪

200kV/2mA直流高压发生器介绍

200kV/2mA直流高压发生器测试仪又称“直流高压发生器”，主要用于220kv及以下电压等级中避雷器的泄露电流试验，产品采用PWM脉冲宽度调制技术和高频倍压电路，电压输出稳定且纹波小，输出直流电压200kv，电流＜2mA，采用多圈电位器升压过程平稳，调节精度高，采用负极平滑输出，具有零位启动，过压保护，不接地保护，是工业生产基础建设及科研单位针对避雷器绝缘检查的必备仪器。

产品原理

采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。使用进口大功率IGBT器件及其驱动技术，消除开关干扰，实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管，使倍压筒更加小巧轻便，提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论，采用屏蔽、隔离和接地等措施，提升整机安全性，并能承受额定电压放电而不损坏。

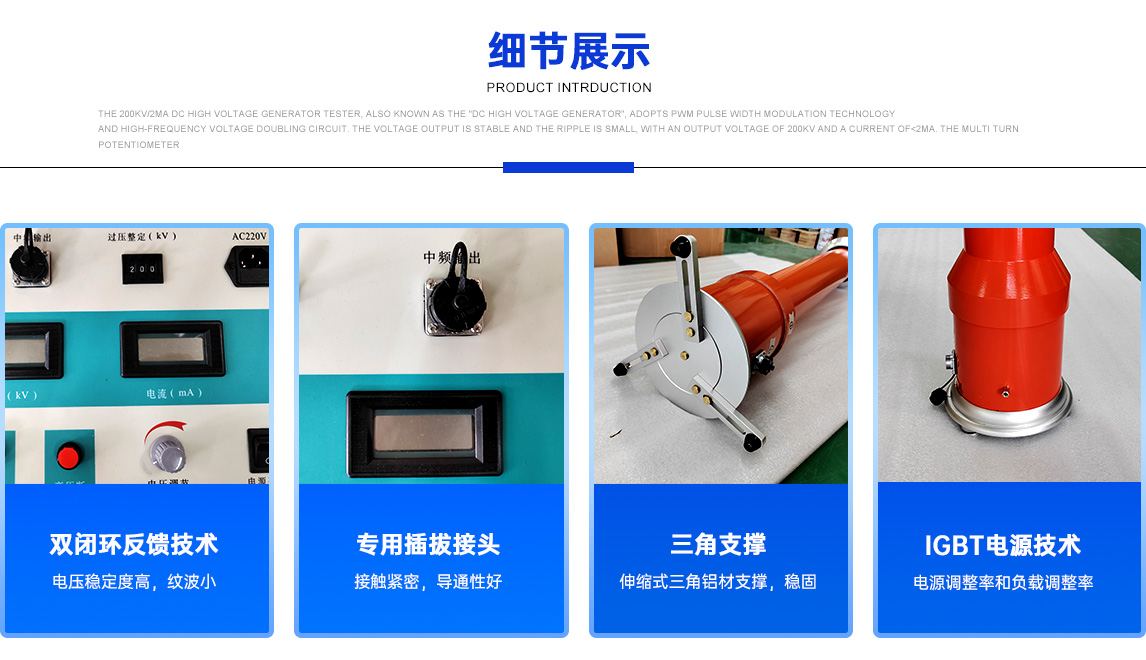

直流高压发生器技术特征

• （1）采用高频倍压电路、PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，电压分辨率0.1kV，电流分辨率1uA；
• （2）具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠；
• （3）一键自动跳转至0.75U状态；
• （4）升压电位器零位启动，过压停止，升压过程平稳，调节精度高；
• （5）过压整定选用数字拨码开关，操作简单，并具有较高的整定精度；

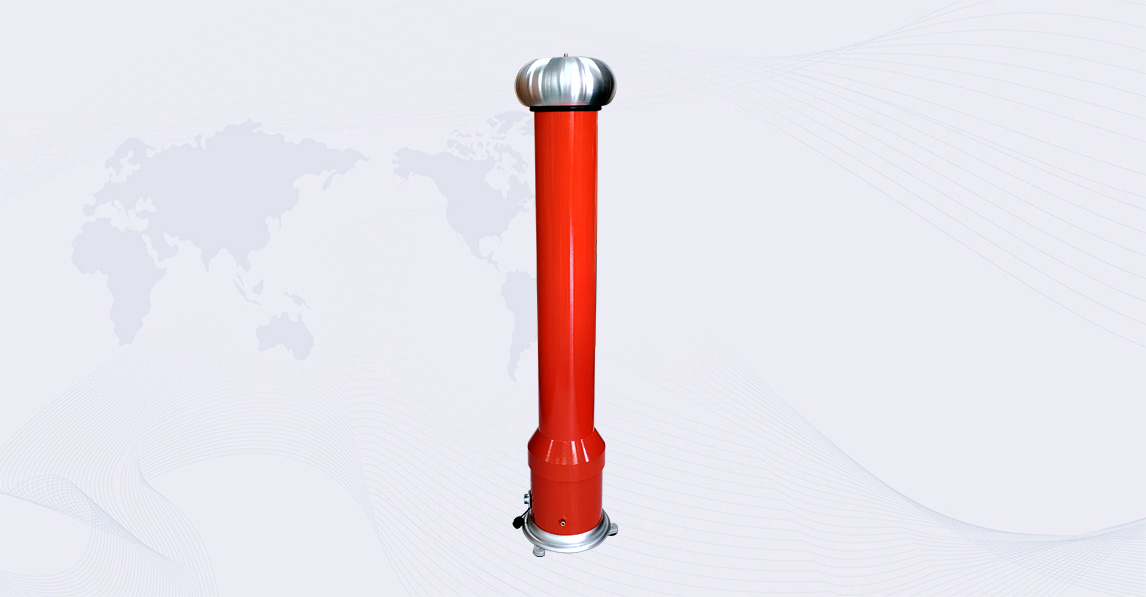

• （6）选用高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带；
• （7）关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏；
• （8）界面各功能按键，布局合理，指示清晰，易学易用。

行业应用及技术标准

200kV/2mA直流高压发生器测试仪适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验，亦可作静电吸尘、喷涂等电源，200kv/2mA直流高压发生器符合DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》技术规范。
