用大地网怎样测量接触电压，跨步电压和电位分布

跨步电压是怎么来的

电力系统中发生单相接地时，是允许带电运行的，但是接地点不及时处理，保护装置同样会触发跳闸信号，发生单相接地时就会产生跨步电压和接触电压。

当发生接地时，电流流过接地装置，在接地装置周围形成不同的电位分布，一般成人的跨步电压为0.8M，在接地体径向地面水平距离0.8米的两点之间的电位差称为跨步电压。

跨步电压怎么测量

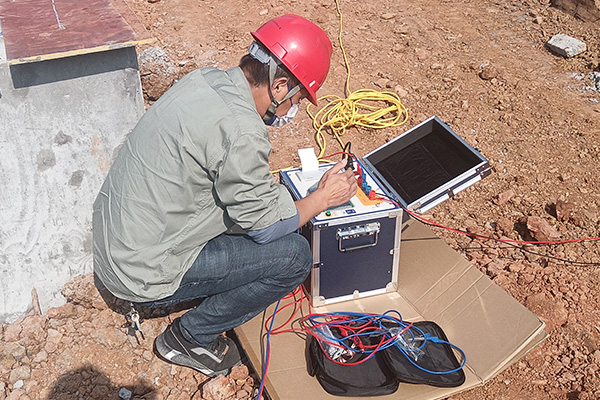

测量跨步电压采用传统的三极法或者四极法的 大型地网接地电阻测试仪测量，它最大的优势可消除线电阻带给测试结果的影响，并且还可有效抑制干扰。

• 如果用传统方式测量接触电压，串入电流、电压表，然后利用下面的计算公式代入：
• Uc=U*I/Imax =KU；式中：
• UC指接地体流过短路电流Imax时的接触电压（V）；
• K 指测量系数，等价于Imax/I；
• U指接地体流过电流I时实测的接触电压（V）。

测量电位分布和跨步电压

跨步电压和电位分布的接线方式可查看随机接线图，图中需要向地面打四个或者多个辅助地极，分别是0.8M，1.6M，2.4M，3.2M，4.0M，4.8M和5.6M，直到地网的边缘，依次测量各个点对地的电位。

注意一般从四个方向分别测量，在结合数据分布电位图。

地网两点之间的最大电位差Umax乘以系数K，可计算到接地体流过最大的电流Imax的实际电位差，在地网设计时，电位差不大于2000V。

• 在电位分布图可得到任意相距0.8M两点之间的跨步电压，计算方法为：Ua=K（Un-Un-1），式中：
• Ua为任意相距两点之间的实际跨步电压；
• K为系数，等值Imax/I；
• Un-Un-1为任意相距0.8m两点之间的电位差。
