变压器直流电阻测试快速测量方法

直流电阻测试的主要功能是测量感性负载的线圈电阻，电力预防性试验中常用它来测量变压器高低压侧绕组是否合格，其原理采用该目前主流的‘四线’测量技术，测量快，影响小，直流电阻测试仪的类型可根据被测变压器的容量和电压等级可输出电流2A，5A，10A，20A和40A的测试电流，变压器直流电阻测试仪又可称为双臂电桥测试仪。

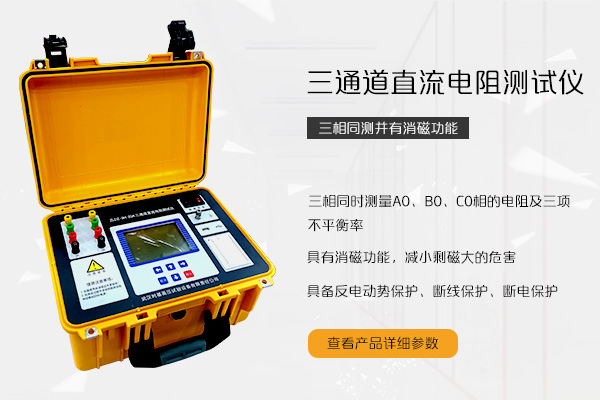

测量变压器直流电阻所用到的直流电阻测试仪一般根据变压器容量选择合适输出电流的仪器，如果是容量在3150kvA容量以下的箱式变压器建议使用 10A直流电阻测试仪，如果是站内主变的直流电阻测试，建议使用 三回路20A/40A直流电阻测试仪测试，因为有载调压分接每个档位都需要测量，相对于单相直流电阻测试仪测量效率要高很多，下面看具体的操作步骤和方法。

1.测量接线

首先将电源线以及地线可靠连接到直流电阻测试仪上，然后把随机附带的测试线连接到直阻仪面板与其颜色相对应的输入输出接线端子上，将测试线末端的测试钳夹到待测变压器绕组两端，并用力摩擦接触点，以确保接触良好。

比如：高压侧的AB相，BC相和CA相，使用同样的方法可接到低压侧。

开始测量

接通电源，选择合适的直流电流，如果初次使用，可以选择‘自动电流’选项，再按下“测量”键后开始对被测绕组充电，并显示如下界面。

测量过程中，显示屏幕中侧将显示当前电流充电进度条，进度条上部为当前的电流值，一般在测量大电感负载时，电流达到稳定需要一定时间，电流值由零向额定值上升，这个过程依据变压器的容量大概需要15秒以内完成。

当充电完成后，直流电阻测试显示当前的直流电阻值，无需任何计算和换算，直接读取即可，也可以按“存储”键存储或按“打印”键打印数据。

如果充电进度条长时间停滞在某一电流值不再上升，则可能当前的绕组电阻值超过了所选电流的测量范围，使电流达不到预定值，请按“退出”键退出测量，然后选择小一档的电流测量。

测量完毕后，按“退出”键退出测量，此时如果是电感性负载，直流电阻测试仪将自动放电，显示器提示“正在放电，请稍候”，并发出蜂鸣音提示，放电指示消失后，即可拆除测量接线，继续测试下一绕组。
