变压器感应耐压和局部放电试验加压时序及方案下载

在《GB 50150-2016电气装置安装工程电气设备交接试验标准》中要求绕组连同套管的长时感应电压试验带局部放电测量，要求电压等级220kV及以上变压器在新安装时，应进行现场局部放电试验；电压等级为110kV的变压器，当对绝缘有怀疑时，应进行局部放电试验，但是我们在从事电力工程项目中发现110kv系统的主变大部分都要求做局部放电和感应耐压试验。

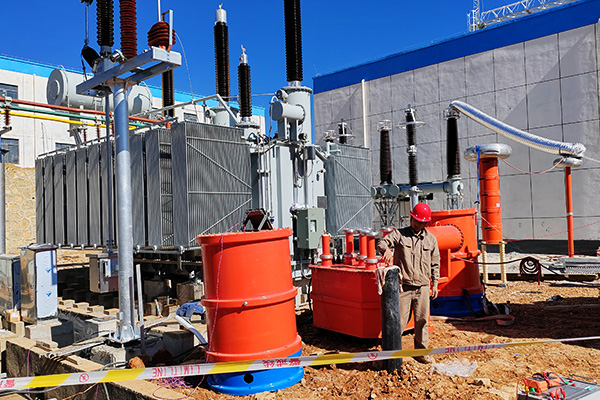

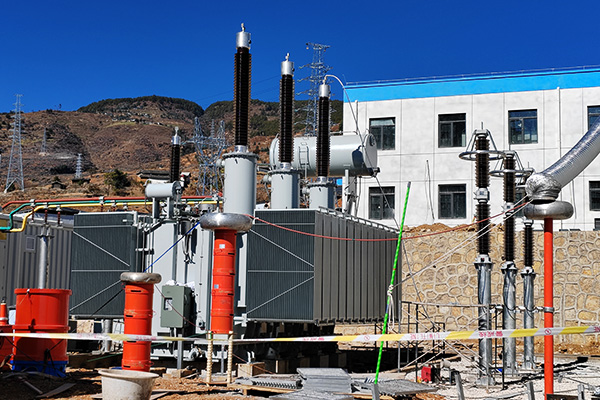

变压器的感应耐压和局部放电试验是依据变压器的容量和电压等级制定的，它与交流耐压不同的是感应耐压是从变压器的二次测加电压一次侧产生感应高压，高下面我们结合《GB/T 1094.3-2017电力变压器绝缘水平、绝缘试验和外绝缘空气间隙》。

下面将变压器感应耐压及局部放电方案中的加压时序部分和验证是否合格部分着重抽象出来方便您快速获取信息。

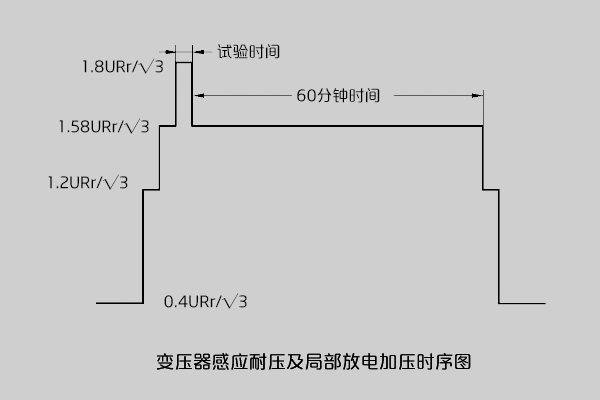

一、加压时序（有图）

• 1. 在电压小于0.4Ur/√3的电压下接通电源；
• 2. 电压升至0.4Ur/√3，进行背景PD测量并记录；
• 3. 试验电压升至1.2Ur/√3，保持至少1min，进行稳定的PD测量，并记录放电量值；
• 4. 试验电压升至测量电压1.58Ur/√3，保持至少5min，进行稳定的PD测量，并记录放电量值；
• 5. 试验电压升至增强电压1.8Ur/√3，保持(120×50/ƒ)=40s，之后立即不间断地降至测量电压1.58Ur/√3，测量并记录PD水平；
• 6. 保持测量电压1.58Ur/√3至少1h，每隔5min测量记录PD水平；
• 7. 试验电压降至1.2Ur/√3，持续至少1min，测量稳定的PD并记录；
• 8. 电压降至0.4Ur/√3，进行背景PD测量并记录
• 9. 电压降至0.4Ur/√3以下，切断电源，试验完毕。

二、验证是否合格

• 1. 试验电压不产生突然下降；
• 2. 在60分钟局部放电试验期间，没冇超过250 pc的局部放电虽记录；
• 3. 在60分钟时局部放电试验期冋.局部放电水平无上升的趋势；在最后20 min局部放电水平无突然持续増加；
• 4. 在60分钟局部放电试验期间.局部放电水平的増加梟不超过50 pc；
• 5. 在60分钟局部放电测量后电压降至（1.2XUr）/V3时测星的局部放电水平不超过100 pc。

规程中还明确说明了只要不产生击穿并目不出现长时间的特别高的局部放电，则试验是非破坏性的，换句话就是说没有产生放电就对变压器没有损伤。
