串联谐振原理和各个组件的功能作用

串联谐振原理概述

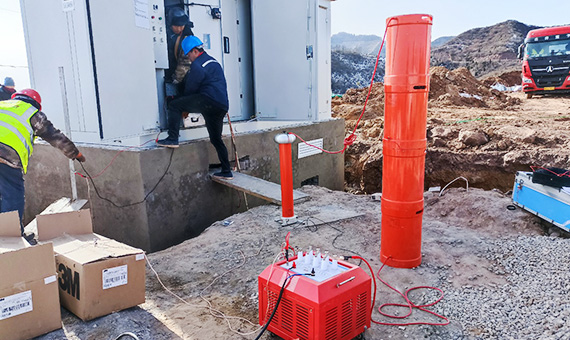

串联谐振的原理是由谐振电路所得，利用电路中励磁变压器激发串联谐振回路，调节变频控制器（变频电源）的输出频率，使回路电感L和试品C产生谐振特征从而得到更高的试验电压，串联谐振广泛用于发电系统、变电系统、输电线路等领域的预防性和交接性试验。

串联谐振是由变频电源、励磁变压器、电抗器和电容分压器组成，特殊情况下也会增加补偿电容，运行过程中，当电抗为0时，电路处于谐振状态，此时感抗和容抗互抵，电路中的阻抗最小，电流最大，电路处于纯阻性负载电路且电压与电流相位相同，电路在谐振状态时容抗等于感抗，电容和电感上两端的电压有效值相等。

组件功能

1. 变频电源

变频电源为装置除了提供必要的工作电源之外，同时输出可变相位幅值的变频电源，实现频率可变电压可调，当XL=XC时，满足上述所讲到的条件。

2. 励磁变压器

励磁变压器由纯铜导线和硅钢片组成，具有负载能力强，散热性能好的优点，通常结合整套装置的容量及兼顾不同高低电压等级的设备分多电压等级抽头，起到调节输出容量的作用，也可以起到小幅度调节频率的作用。

3. 电抗器

电抗器在电路中就是电感起到补偿电抗的作用，电抗器首尾相连时，总输出电压等于各单节电抗器的总和，并联时，输出电流的总和等于各单节电抗器的总和，注意此时的电压等于单节电抗器的电压，由此可见，电抗器主要起到整定输出容量和电压的作用，当然，调整电感量的同时，输出的频率也会随之发生变化。

4. 分压器

分压器在串联谐振电路中作用比较简单，起到电压采样的作用，试验过程中的电压监护和保护机制均参考分压器的采样电压，分压器内部是由电容、电阻串联分压，使用过程中主要不要超出额定测量范围。
