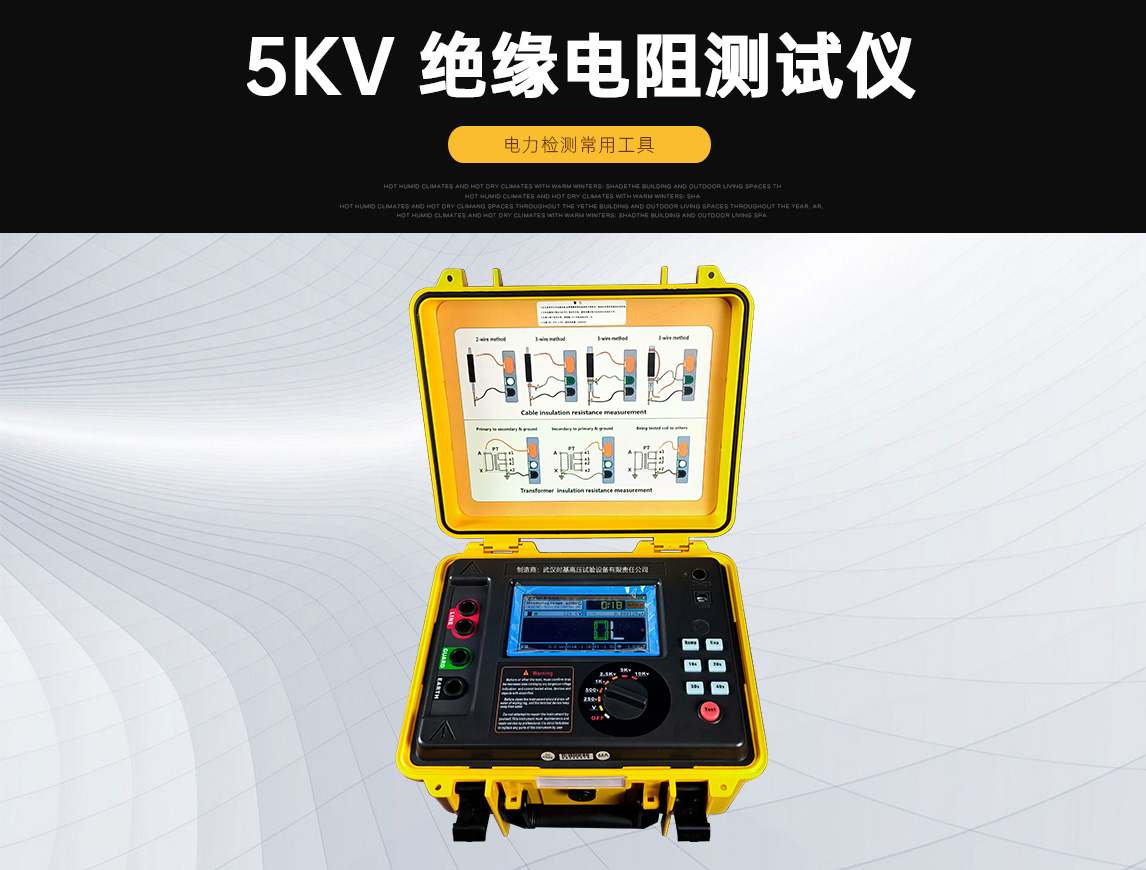

SJJY-HI5000V绝缘电阻测试仪

绝缘电阻测试原理

绝缘电阻在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄漏电流值之比，测量时输出电压应低于额定的最大电压值，其工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值。

绝缘电阻应用场景的不同，将输出电压分为100V，500V，1000V，2500V，5000V，10000V，15000V和20000V，高压试验电流也分为1mA~20mA不同。

绝缘电阻测试仪特征

• 1. 测量范围广，5000V时可测量200GΩ的绝缘电阻值。
• 2. 技术规范符合DL/T 474.1~5-2018 现场绝缘试验实施导则《现场绝缘试验实施导则》的要求。
• 3. 双显示测量数据，比显示测量时间，吸收比和极化指数。
• 4. 采用ABS塑料机，抗干扰能力强、结构紧凑、外观精美。
• 5. 可外接数据接口，显示绝缘波形和数据报表。
• 6. 直流电源供电，一次充电可连续使用18小时，便于山林野外测量。
• 7. 具有交流和直流电压自适应测量，测量范围30V~600V。
• 8. 具备低电量和测试时间提示。
