SJHL-Ⅶ 200A手持式回路电阻仪使用指南

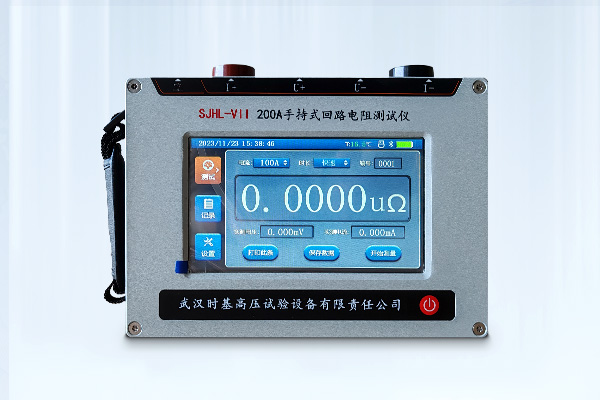

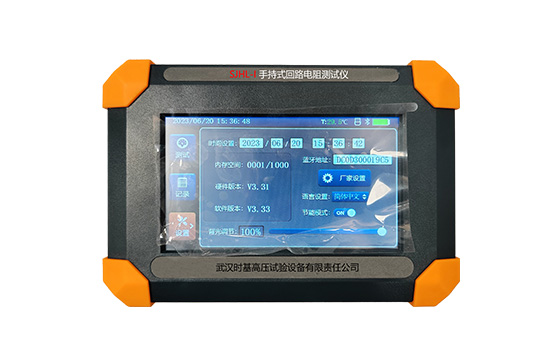

SJHL-Ⅶ 200A手持式回路测试仪（简称：200A手持回路电阻仪），是用于测量隔离开关、真空断路器、变压器等设备的接触电阻、回路电阻及其他微欧电阻的专用试验设备，本产品采用新型开关电源技术，配备7寸可触摸彩色显示屏，19200高容量大倍率的锂电池供电，满电可测量800组数据，整体设计小巧，手持式操作，方便携带，本文我们讲200A手持式回路电阻测试仪快速使用方法。

回路电阻测试方法

1）仪器接线：将回路电阻测试附件箱中专用测试线按颜色正确接线，粗线是电流线，接到回路电阻测试仪对应的I+、I-接线端并拧紧，细线是电压采样线插入到U+、U-插座内，如果是测量真空断路器，先要将断路器置于合位，将两把夹钳夹住被测物两端即可。

2）回路电阻测量：正确接好线之后，选择“测量页”，该回路电阻预制了30A、50A、80A、100A、160A和200A，根据被测物的电阻范围选择合适的测试电流，然后选择测试的时长（快速60秒），160A和200A只可选（快速30秒）；按“开始测量”按钮进入测量，按红色“取消测量”按钮退出测量；测量完成后，回路电阻测试仪面板显示被测物的电压值、电流值、电阻值并记录当前测试时长（保存时被记录），测量过程中可按“取消测量”按钮取消测量，测试时长为实际的测试时长，测量完成后可按“保存数据“按钮，进行保存操作，如果需要打印当前数据，需要连接蓝牙打印机后才可以，蓝牙打印机（外配）连接成功后，蓝牙白色图标变蓝，再点击“打印此条”按钮会打印本次测量数据。
