如何正确校验六氟化硫密度继电器

六氟化硫气体介绍

六氟化硫气体是电力系统中用于电气绝缘的主要介质材料，具有非常好的绝缘性能和抗拉弧的作用，被广泛用在高电压的电力系统中，六氟化硫气体投入运行后，至少每年对六氟化硫密度继电器进行一次重新校验检定。

六氟化硫密度继电器的作用

六氟化硫密度继电器是专门用于监视六氟化硫气体的压力和密度，当气室内的压力降低或者密度下降都会导致绝缘下降，影响运行设备的安全，校验六氟化硫密度的工作主要包括：校验闭锁值及回复值校验，告警值校验和压力值校验。

校验方法

• 1. 在进行密度继电器校验之前，先要将气室阀门关闭，既可采用六氟化硫气体校验也可以用外部气体校验，比如：氮气是最合适的，经济实惠主要是压力大，我们比较推荐。
• 2. 将仪器所配的金属接头与密度继电器试验接口连通，连接过程中注意连接紧固，不要漏气，如果是使用过的气体，排除的废弃是有毒性的，建议采取回收装置或者将排气管引入通风处。
• 3. 接闭锁和告警信号这个其实很简单，它们都是两个为一组，在密度继电器的说明说或者盖板上面都有对应的接线图，按照图示接线就行，哪怕你接错了也不会损伤设备和仪器，它就是一个节点信号，没有电位。
• 4. 最后就是将气路连通，气体由进气口进入排气孔排出，点击测试界面的“开始测试”即可，密度继电器校验仪会持续加气压直到测试完成，并且自动开启排气阀。

校验过程中注意事项

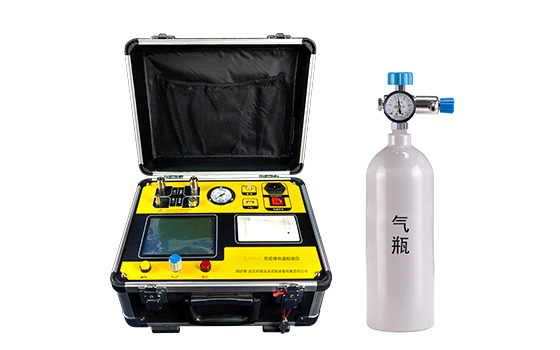

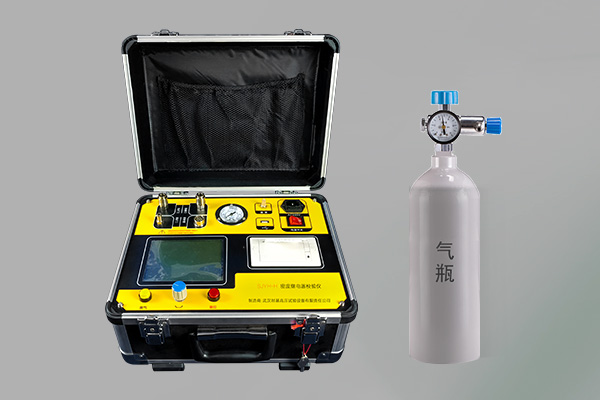

注意，在校验过程中如果采用气瓶测试时，气瓶最合适的压力值在1.3Mpa左右即可，压力也不宜过大。

什么是闭锁值

闭锁值是值当六氟化硫气体气体压力发生变化达到闭锁门槛值时向外部发出闭锁信号，用于控制合闸或者分闸回路，闭锁值校验是对密度继电器继电器缓慢匀速进行充气，当SF6密度继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁值。
