金属氧化锌避雷器阻性电流计算和判定方法

金属氧化锌避雷器阻性电流是在避雷器运行时参考运行电压测量避雷器电流阻性分量，因此判断避雷器的质量。

阻性电流怎么计算

氧化锌避雷器输入PT二次电压作为参考信号，同时输入MOA电流信号，经过傅立叶变换可以得到电压基波U1、电流基波峰值和电流电压角度Φ，因此与电压同相分量为阻性电流基波值（Ir1p），正交分量是容性电流基波值（Ic1p）：

• (1) 阻性电流基波值：Ir1p=Ix1pcosΦ
• (2) 容性电流基波值： Ic1p=Ix1psinΦ

氧化锌好坏判定方法

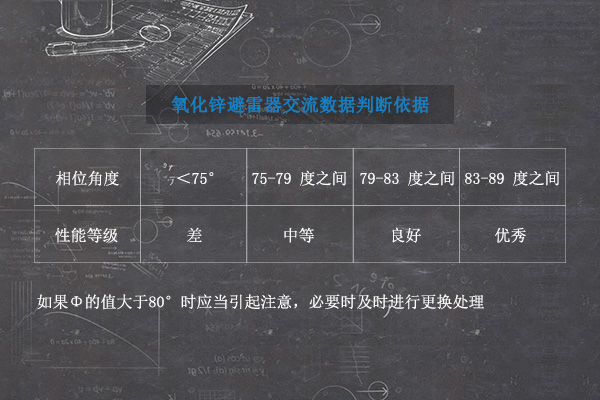

考虑到δ=90°，Φ相当于介损角，直接用Φ评价MOA也是十分简捷，没有“相间干扰”时，Φ大多在81°~86°之间，按“阻性电流不能超过总电流的25%”要求，Φ不能小于75.5°，可参考下表对MOA性能分段评价：

吸收比和极化指数的区别

还有一种情况就是在存在干扰的情况下如何判断氧化锌避雷器的好坏，可以参考以下两种情况分析并判断：

• （1）建议用本相PT二次电压测量本相MOA电流，补偿角度均为0，即测量时不考虑相间干扰，试验室测量不应使用补偿角度（Φ0=0）。
• （2）评价MOA性能时可考虑相间干扰，按相间干扰的对称性，以B相Φ为准，A相Φ减小的数值基本等于C相Φ增加的数值，由此可以估计相间干扰角度，例如A相Φ偏小2°，C 相Φ偏大3°，则相间干扰大致为2.5°，评价MOA性能时，A相Φ+2.5°，B相Φ不变，C相Φ-2.5°。

如果测量时考虑相间干扰，可对A/C相设置补偿角度，该补偿角度“加”到Φ中，考虑到B相对A/C相的相间干扰对称，如果测量出Ic超前Ia的角度Φca，A/C相分别补偿，用本相PT二次电压测量本相MOA电流，并置入上述补偿角度，就可以在干扰情况下直接按Φ评价MOA性能。
