频响法绕组变形测试仪适用什么场景测量

频响法绕组变形是用于验证和诊断变压器内部绕组是否发生扭曲、鼓包或移位等电气参数，测量原理分为“低电压短路阻抗法”和”频响法”两种。

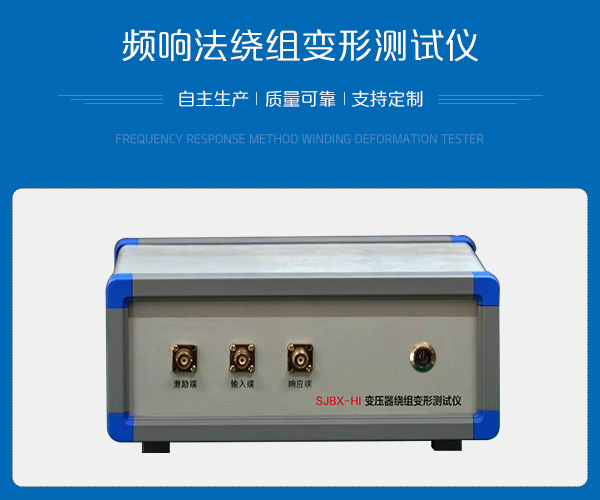

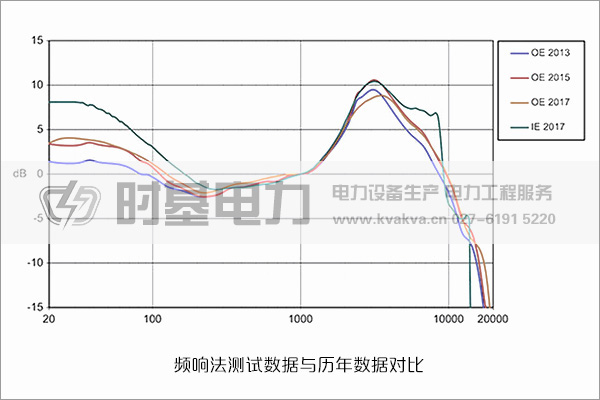

频响法绕组变形测试仪由测量部分和软件分析部分组成，测量部分负责向变压器发送测量频率并响应回波信号并由频响法软件完成数据对比和分析，满足历年数据横向和纵向对比，支持数据储存和导出，全自动测量，自动自动对变压器的AB、BC、CA高压绕组施加电压，同步采集数据并计算出阻抗误差百分比，频响法满足测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。

如何确定使用哪种原理

国家电力公司颁发的[2000]589号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。

在15.6中规定：变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运，低电压阻抗测试能准确反应变压器在绕组变形前后阻抗值的变化。

同时，在《GB50150-2016 电气装置安装工程电气设备交接试验标准》中规定变压器绕组变形试验，应符合下列规定：

• 1. 对于35kv及以下电压等级变压器，宜采用低电压短路阻抗法；
• 2. 对于110kv及以上电压等级变压器，宜采用频率响应法测量绕组特征图谱。

时基电力建议110kv及以上变压器将频响法、低压短路阻抗法和变压器绕组电容量三种方法结合，对判断变压器绕组变形是否变形有效，进行试验时，注意分接开关位置应在1分接。
