电缆高阻故障定位的实用步骤和方法

在进行对电缆进行高阻故障之前，我们应该先用万用表和绝缘电阻确定电缆的故障类型，分别用绝缘电阻测量AB相，BC相，CA相以及A相对地，B相对地和C相对地的绝缘电阻，判断是相间故障还是接地故障，对地故障需要用万用表测量实际对地的电阻值。

通过上面的方法我们就可以确定用什么方法测试，相间故障和接地故障电阻值＞200欧姆时采用高阻法测量，其它情况用其他方法测量。

其次，我们如果还不知电缆的走向，可用路径仪测量电缆的走向，具体的操作方法可查看说明书或者前面更新的文章。

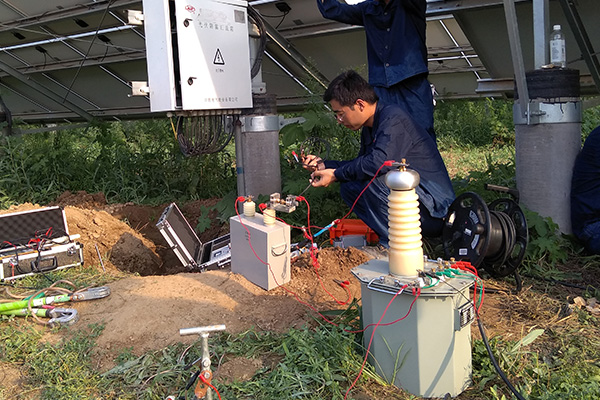

第三步，高阻法测量按照下面的示意图接好线并且连接好放电棒方便试验结束对脉冲高压放电，各处节点的连接线应牢靠，切记铠装一定要可靠接地，并且将电缆两端的负载拆卸，我们的试验单纯只对电缆，避免其它无关的设备影响。

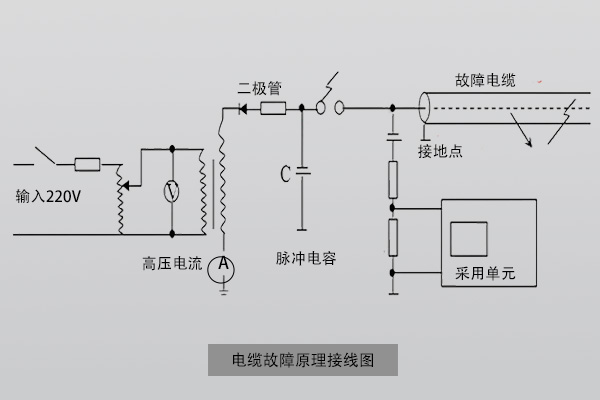

图中从左到右边分别是控制箱、油浸式试验变压器，高压硅堆、脉冲电容，放电球系和故障电缆，接线原理是通过控制相输出电压整定成交流高压，在将交流电压通过硅堆变成直流，再接入脉冲电容储能由放电球系调节储能的大小，最后注入电缆中。

将220V电源接入并启动控制箱输出电压增加到球系的间隙电压，电压会瞬时释放并产生“啪啪”声音，此时整个高压闪络部分测量回路就算已经完成。

下面我们只需要拿着声音采样器沿着电缆的路径方向监听放电的特征，当越靠近故障点放电的“啪啪”声越明显清脆，故障点的放电声音通常非常大。

测试过程中需要注意下列问题：

• 1. 电缆故障测试仪和试验回路要求接地的位置必须可靠接地；
• 2. 电缆铠装也必须可靠接地；
• 3. 试验完成或者中途停止，必须对脉冲电容进行充分放电。
• 4. 试验过程中如果放电声音不明显，可停机并放电调整放电球系的间距。
