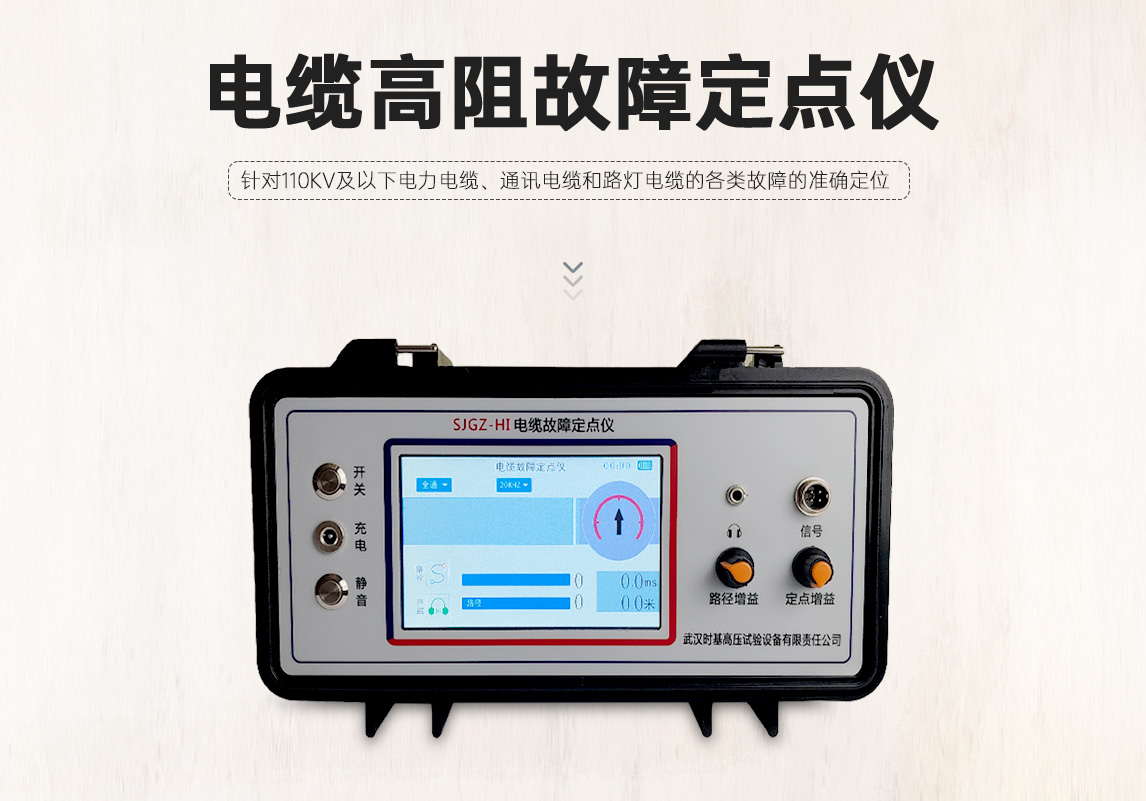

SJGZ-HI电缆高阻故障定位仪

产品介绍

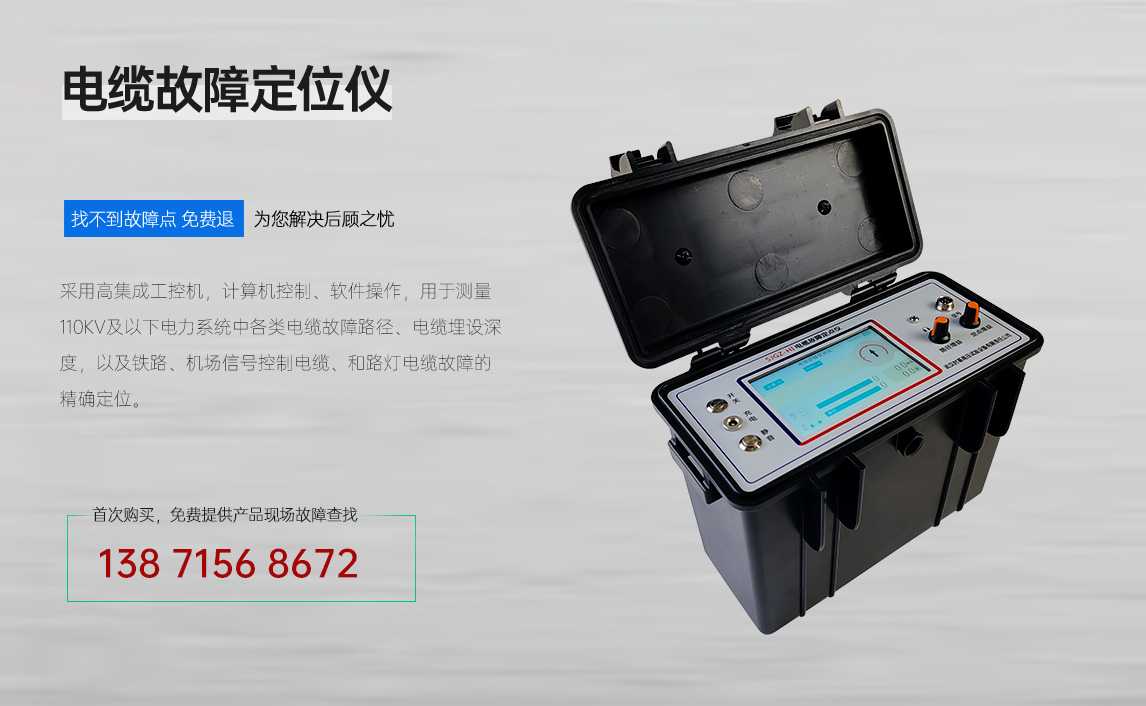

SJGZ-HI 电缆高阻故障定点仪是由系统主机和故障定位仪以及电缆路径仪三部分组成，采用高集成工控机，计算机控制、软件操作，用于测量110kV及以下电力系统中各类电缆故障路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的精确定位测试。

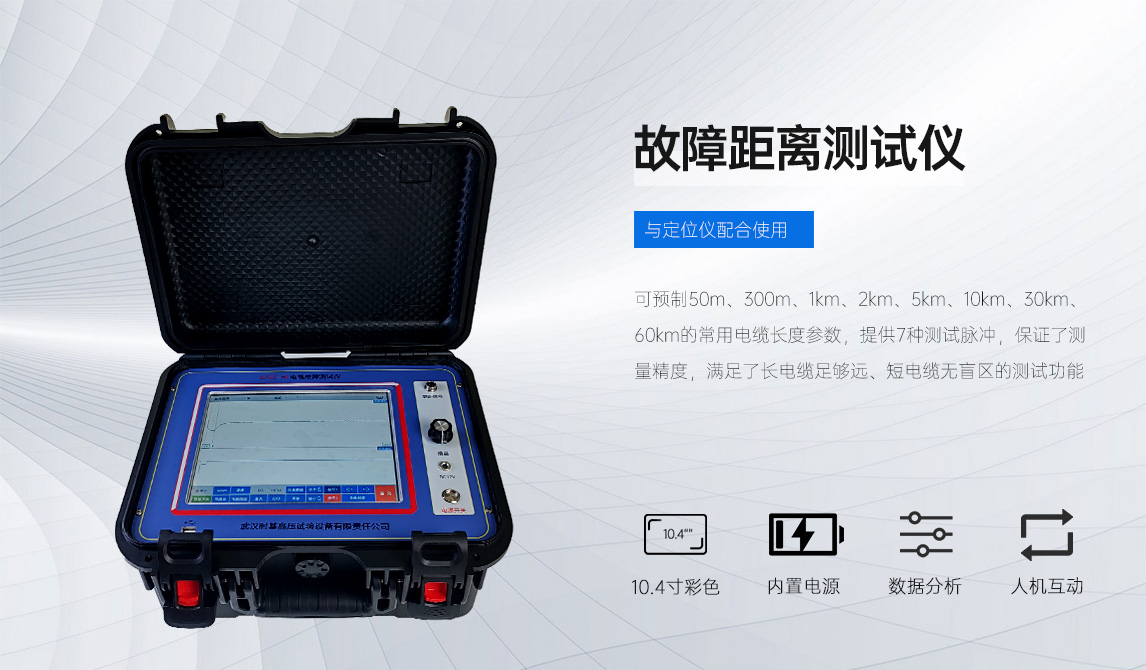

电缆高阻故障定点仪配备10.4寸工业彩色液晶屏，可接触式菜单操作界面和文字提示实现人机互动操作软件，满足长距离电缆和短距离电缆无盲区的定位测试，具有数据、波形保存和调出分析功能，测试波形可任意压缩、扩展，测量距离60公里，误差分辨率1m，测量准确度1m，电缆高阻故障定点仪在原理上具有低压脉冲法、冲击闪络法、速度测量法三种测量模式，预制50m、300m、1km、2km、5km、10km、30km、60km的常用电缆长度参数，同时可对交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定测量，广泛用于在电力、铁路、机场信号控制电缆等场所领域。

产品特征

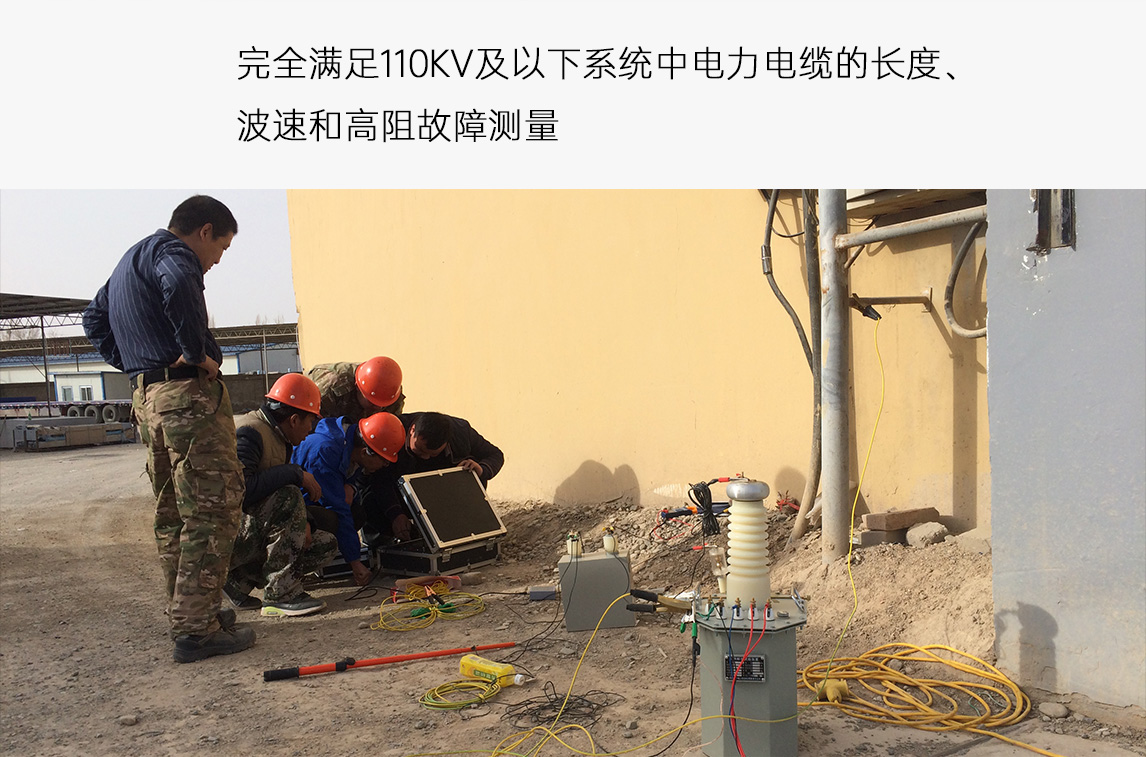

• 1. 解决110kv及以下系统中不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速和高阻故障。
• 2. 配备工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。
• 3. 采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。
• 4. 故障自动搜索，距离自动显示，双游标移动可精确到1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。
• 5. 内置存储/调出功能，可方便将数据及波形保存或调出重新分析。
• 6. 内置电源供电，体积小、重量轻、使用方便。
• 7. 产品运行稳定，不死机，不卡顿，定位故障成功率高。
