深度讲解电力系统中SVG无功补偿装置

SVG无功补偿装置构成

SVG又称为无功补偿装置，是用于电力系统中无功功率自动补偿的电力设备，结合电力系统的容量设计、发电结构可由多台不同容量的无功补偿装置并列运行，SVG由检测模块、控制运算模块和补偿输出模块三个基本程序模块所构成，运行时检外部电流信息，通过对功率因数和无功功率的分析来调节电流的幅值，SVG控制器将计算出的补偿数据转换为驱动信号，然后通过整流电路传递出补偿电流量。

SVG无功补偿运行原理

SVG无功补偿原理是采用可关断的IGBT器件构成自换相桥式电路通过电抗器并联到电网中，通过采样电流和电压自动调整输出电压的幅值和相位，直接控制交流侧输出电压，交流侧电流快速吸收或释放所需的无功功率，达到快速动态调整无功功率的目的，SVG无功补偿作为有源补偿装置，不仅可以跟踪冲击负载的冲击电流，还可以跟踪和补偿谐波电流。

SVG无功补偿的优势

1. SVG无功补偿装置正常运行时通过调节逆变桥中可控大功率器件的开关量，可以控制直流到交流电压的幅值和相位，通过检测系统所需的无功功率，达到快速发出幅值相同、相位相反的无功功率的动态整定，实现快速调平，保持系统高效率运行。

2. SVG无功补偿装置具有连续、平滑、线性的无功补偿能力，设置任何目标功率因数值自动运行动态调节，具有功率密度高、效率高、成本低、噪声低等优势，具有并联、插入式模块化设计，结构紧凑，设计灵活，可作为配电系统的标准组件。

3. SVG无功补偿装置使用了功率模块进行无功补偿，功率因数可达98%以上不产生谐波和放大谐波，并且可以滤除50%以上的谐波。

4. 可通过模件设置补偿时间、无级分步和开放谐波滤除功能，5-20毫秒内完成单次补偿，完全实现高效精准补偿。

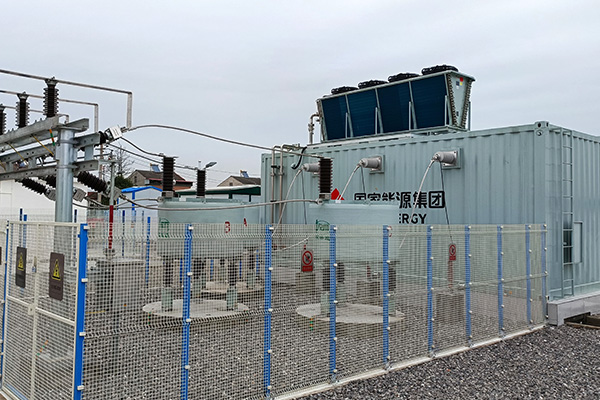

SVG无功补偿设备的应用

SVG无功补偿设备改善电能质量的措施范围很广，包括无功补偿、谐波抑制、减少电压波动和闪变、解决三相不平衡等，主要用于输配电系统、高低压发电系统及分布式/集中式新能源发电系统。
