电流互感器和电压互感器的原理、结构区别及用途

关键词：电流互感器、电压互感器

随着电力系统的发展，电流互感器和电压互感器作为重要的测量设备，已经成为电力系统运行和维护中不可或缺的组成部分，本文将全面介绍电流互感器和电压互感器的原理、结构区别及用途，以帮助读者更好地了解和应用这些设备。

电流电压互感器的功能用途

首先，让我们来了解电流互感器和电压互感器的原理和结构，两者其实区别不大，都是利用电磁感应原理将不同大小的电流和电压转换为可测量的电流电压，那么，电流互感器是将高电压侧（主回路侧）的电流转换为低电压侧（测量侧）的电流，电压互感器是将母线侧电压通过标准电压互感器转换为可用于电气保护，电气测量和关口计量的100V电压。

电流电压互感器原理及结构

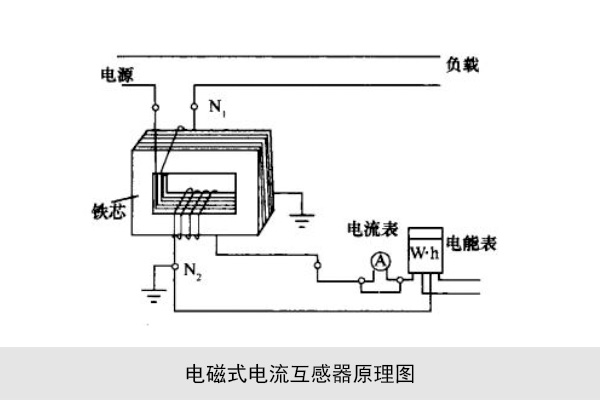

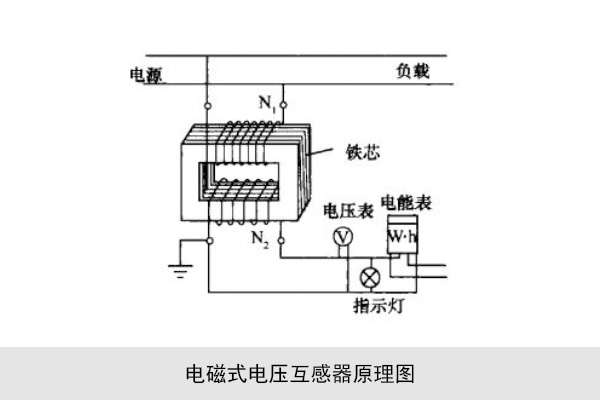

电流互感器和电压互感器是由铁心、一次绕组和二次绕组组成，铁心通常采用硅钢片制成，以降低磁路的磁阻；电流互感器一次绕组和二次绕组则分别与高电压侧和低电压侧相连，一次绕组少，二次绕组多，通过电流的电磁感应作用，能够感应出与一次侧电流成正比的低电流信号，便于测量和记录，运用同样原理的电压互感器一次侧绕组匝数比要比电流互感器多，二次绕组较少，也能起到分压的作用。

注意，电压互感器根据绕组的结构本身阻抗很小，一旦副边（二次绕组）发生短路，电流将急剧增长而烧毁线圈，根据运行要求，电压互感器一次侧需要接熔断器，电流互感器二次回路严禁开路，二次侧一端要求可靠接地。

综上所述，电流互感器和电压互感器在原理、结构和用途上有着明显的区别，了解这些区别能够帮助我们更好地选择和使用互感器，并保障电力系统的正常运行，电流互感器和电压互感器虽然在工作原理上有所不同，但它们的共同目标都是为了更好地实现电力测量和保护，为电力系统的发展和安全运行做出贡献。

电力系统是当今社会的重要基础设施，而互感器作为电力系统中不可或缺的测量和保护设备，其原理、结构区别及用途备受关注，本文将全面解析电流互感器和电压互感器的原理、结构区别及用途，帮助读者深入了解互感器的工作机制和应用场景。
