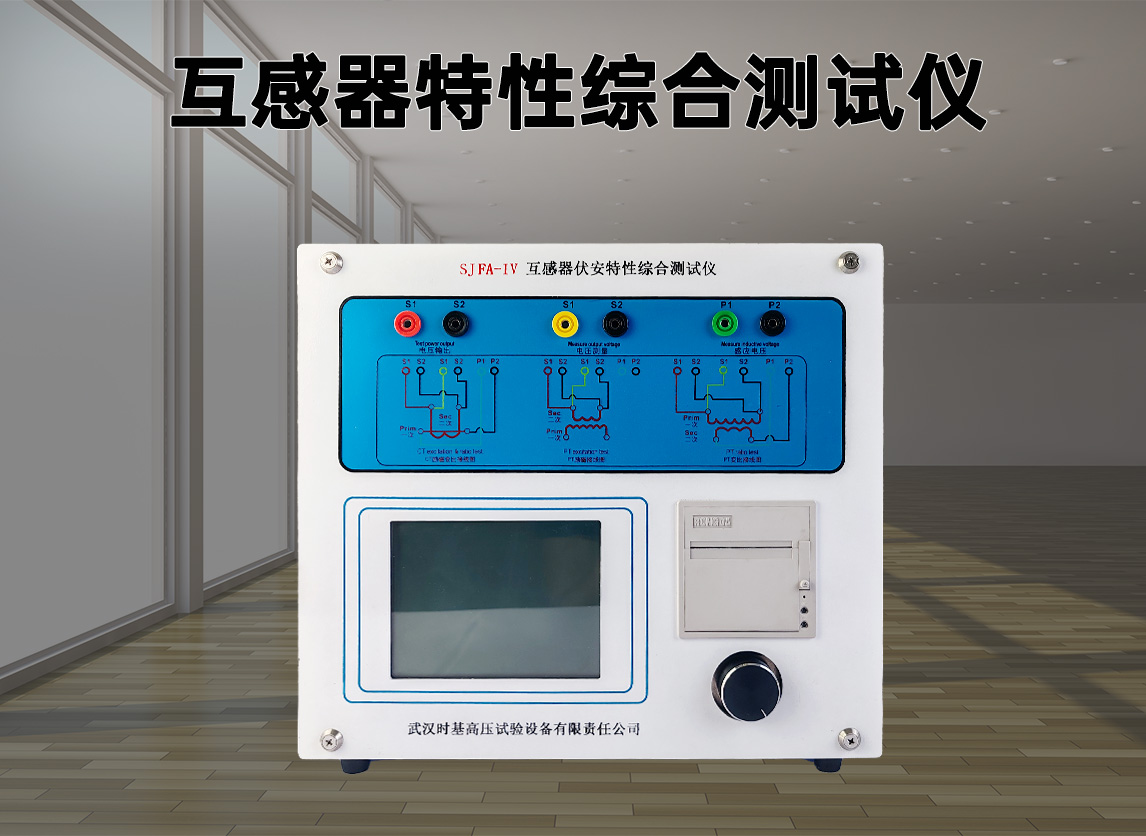

SJFA-IV变频式互感器特性综合测试仪

产品介绍

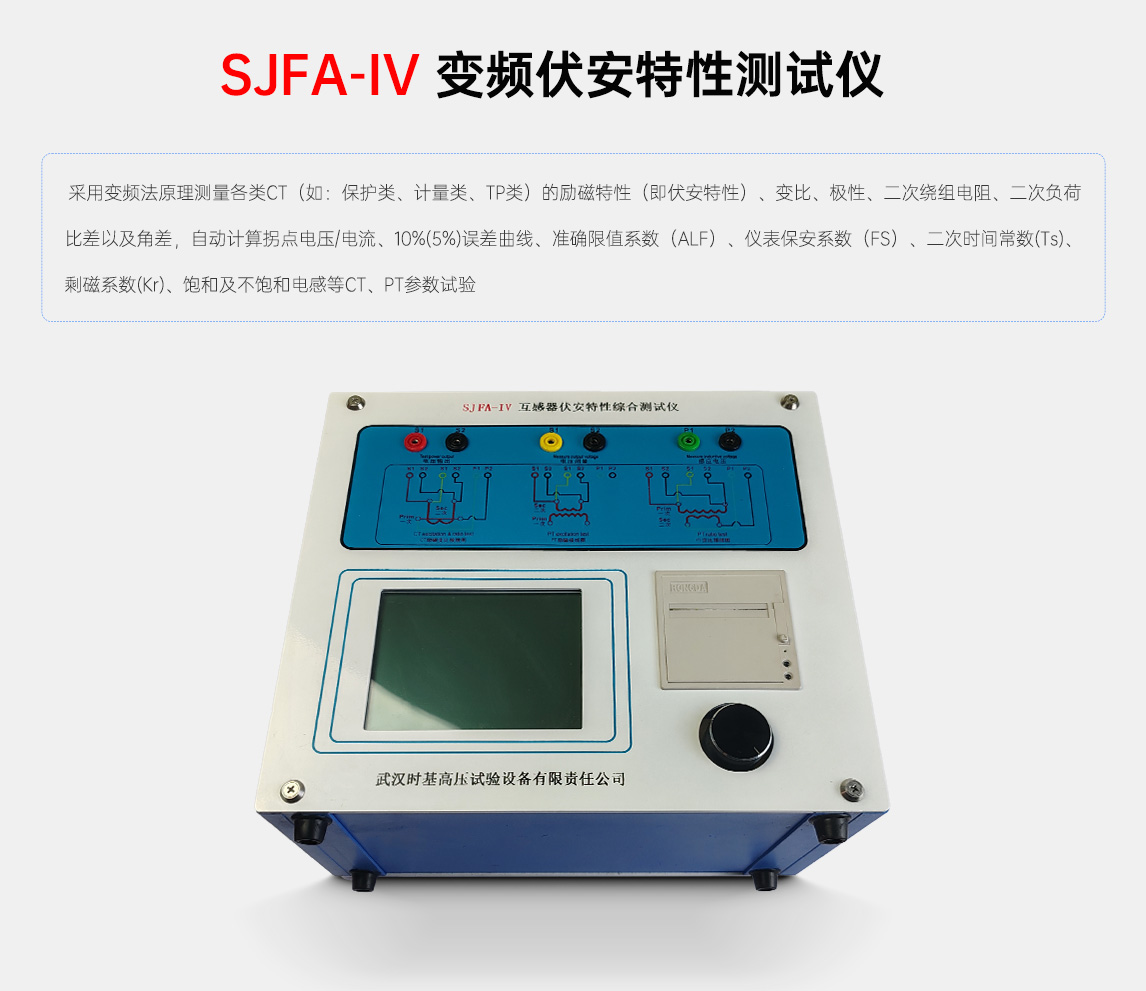

变频式互感器特性综合测试仪（Comprehensive testing instrument for characteristics of variable frequency transformer）又称“变频法互感器测试仪”，是基于低频法原理，采用高性能DSP计算和ARM核心用于测量各类CT的励磁特性、变比、极性、二次绕组电阻和二次负荷，产品体积小，重量轻，性能稳定可靠、功能完备、自动化程度高、测试效率高。

技术特征

•  功能全面，既满足各类保护类、计量类、TP类CT的励磁特性（伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试；
•  自动给出拐点电压/电流、10%（5%）误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数；
•  产品满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器规范，并依照互感器类型和级别自动选择何种标准进行测试；
•  基于先进的低频法测试原理，能应对拐点高达60KV的CT测试；

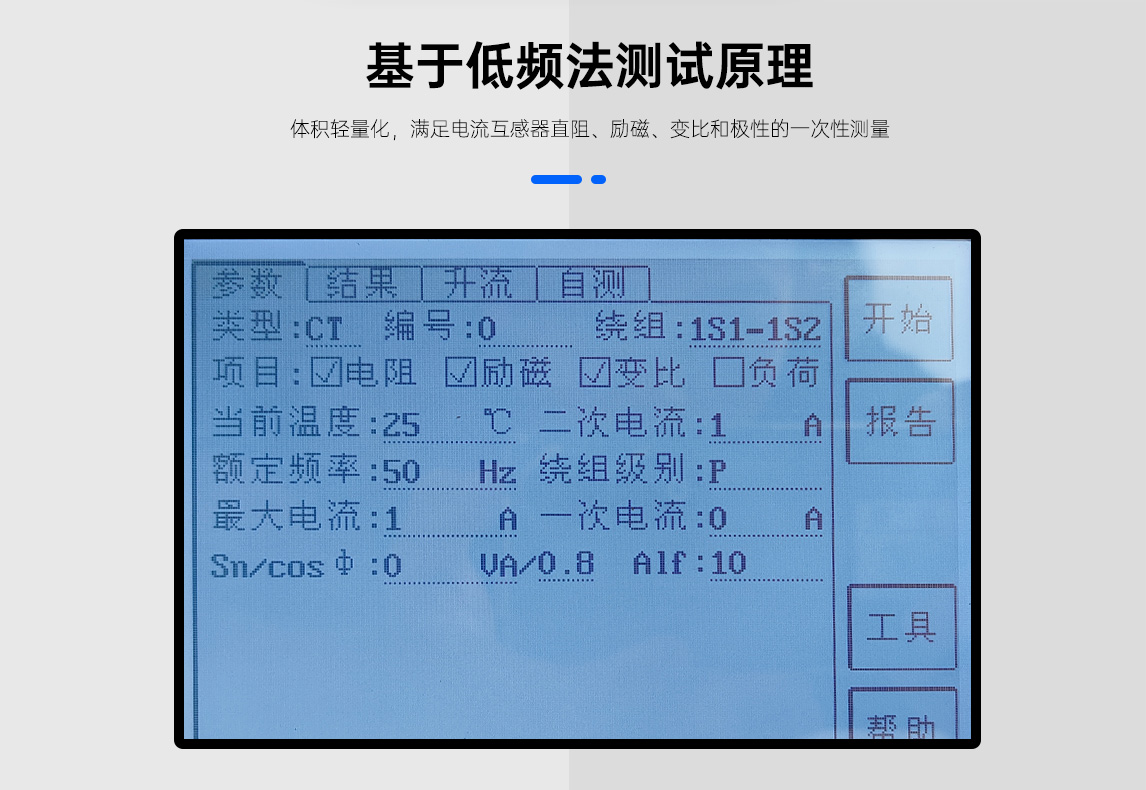

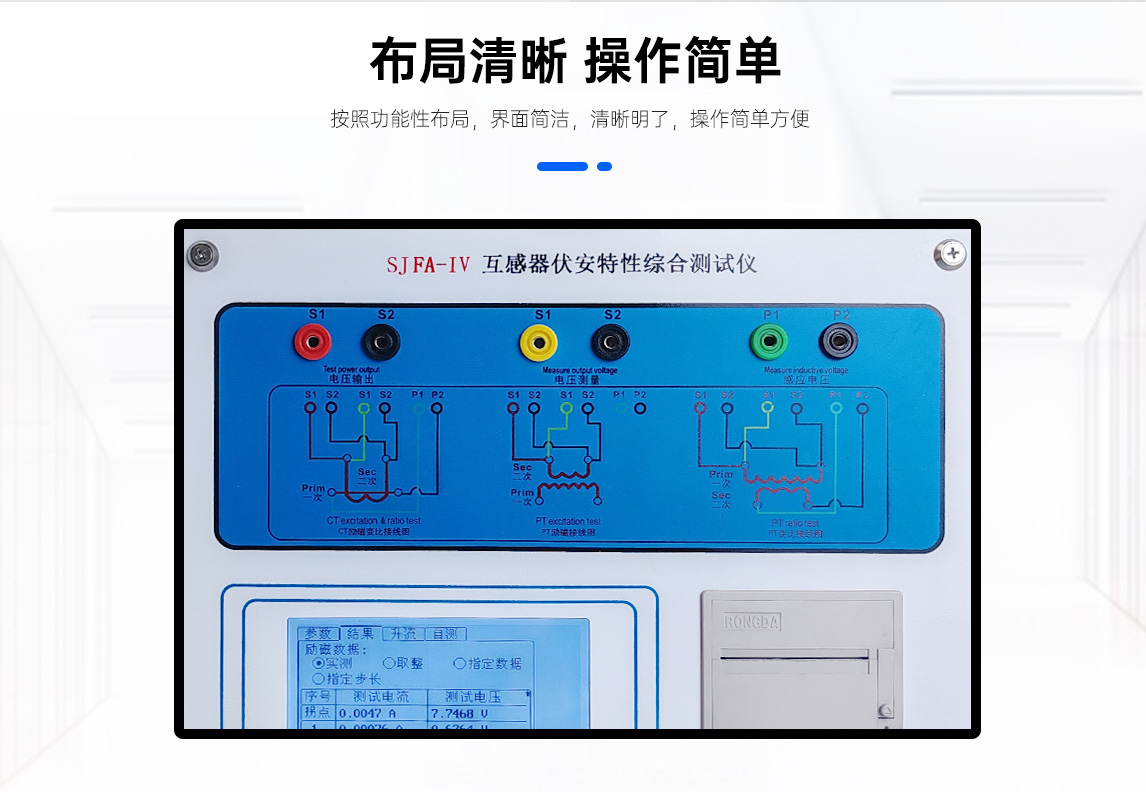

•  界面简洁大方，全中文图形界面；
•  可存储2000组测试数据，掉电不丢失，支持专用格式导出和数据分析

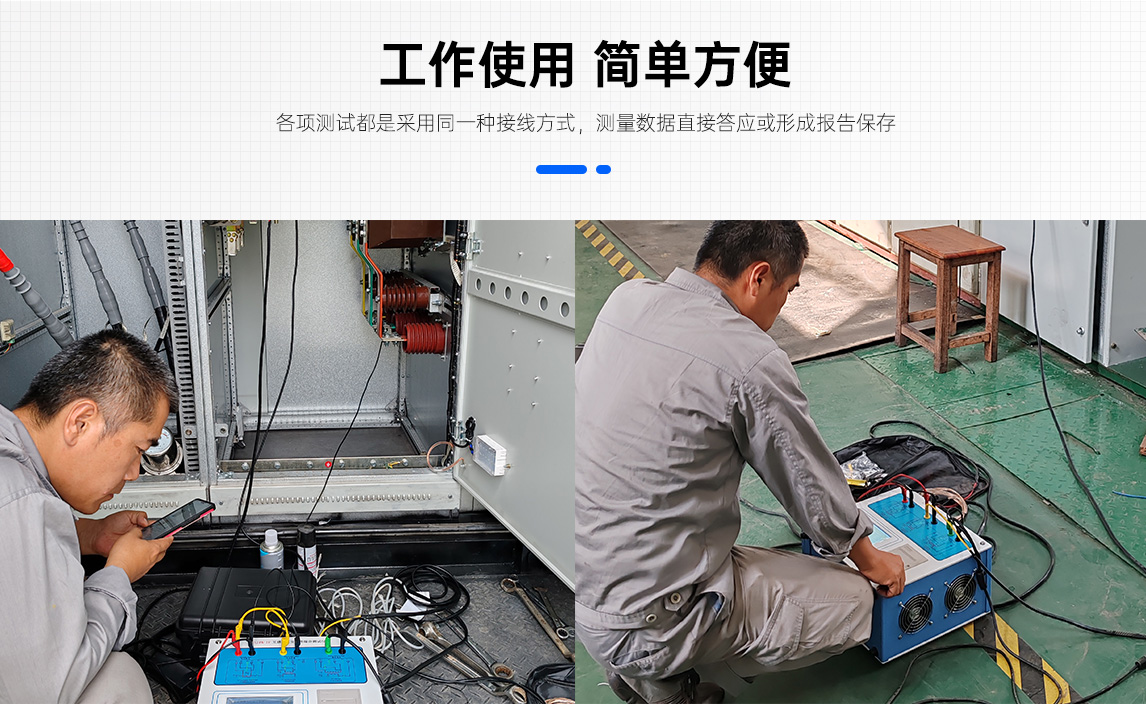

•  采用同一种接线方式，一键完成CT直阻、励磁、变比和极性测试。
•  易于携带，装置质量小于8.2公斤
