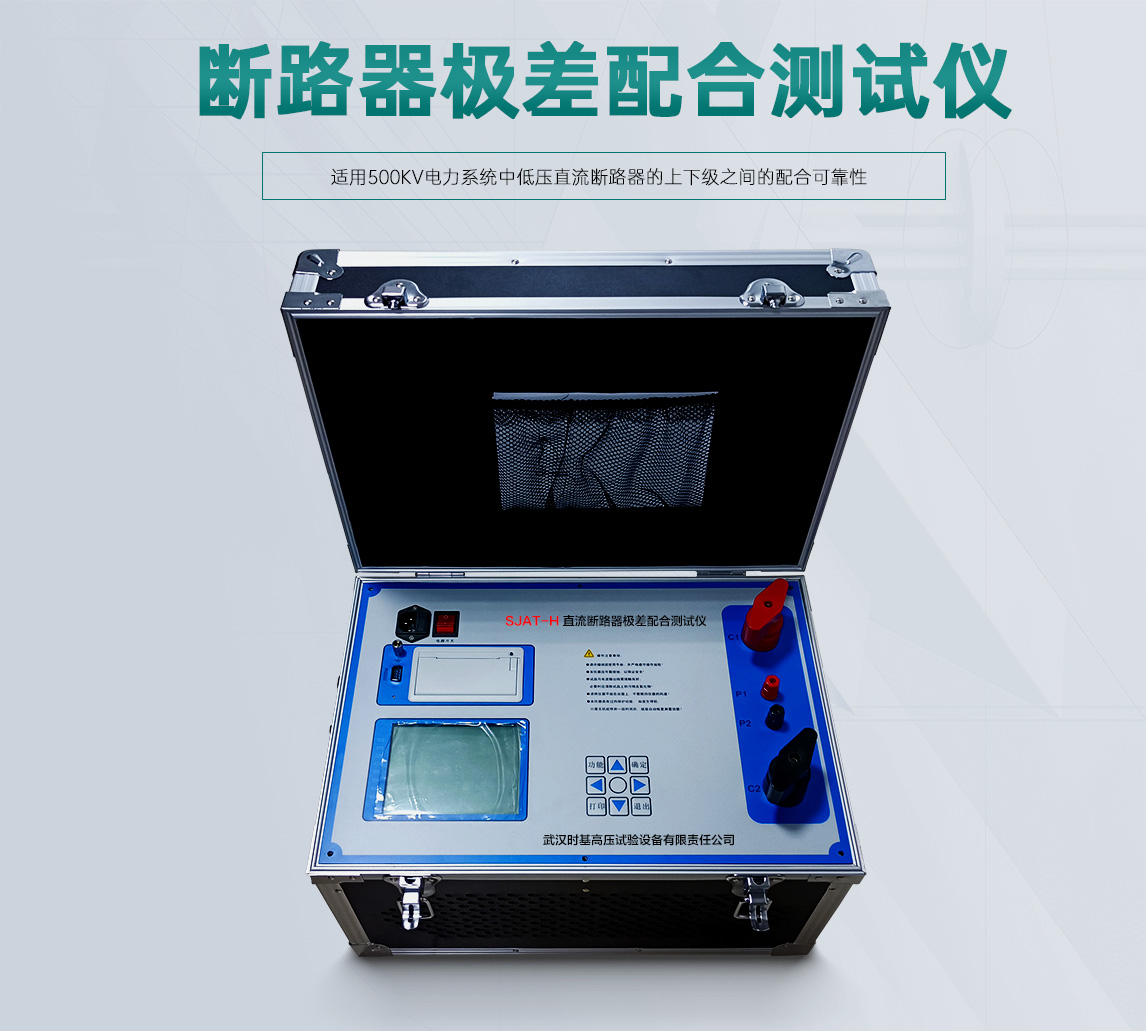

SJAT-H直流断路器级差配合测试仪

功能介绍

直流断路器级差配合测试仪（DC circuit breaker range coordination tester）是解决变电站多级直流断路器串联时层级之间相互的配合性，直流系统供电回路多，必然存在多层的直流串联回路，然而层级之间的电流又不同，当系统发生故障时，不允许同一个回路之间的断路器越级跳匝，防止越级跳匝引起保护装置失电，控制回路无法跳开断路器造成电力事故。

断路器失电的危害

变电站二次保护系统的控制回路都是由直流系统供电，分为通讯直流屏和保护直流屏，并且是二组自投运行，当停电时保护装置功能和通讯系统还是在正常运行，1993年某220kV站因10kV出线故障，断路器爆炸，伴随蓄电池引线不良引起直流中断，致使1台150MVA主变起火烧毁，可见危害比较大。

级差试验介绍

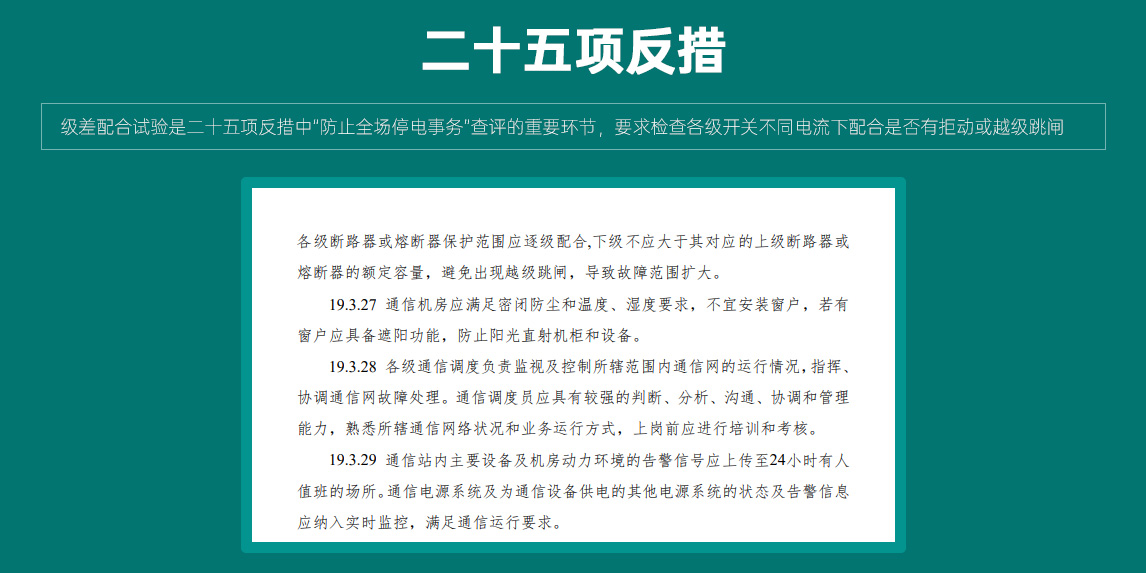

在新版《2023版防止电力生产事故的二十五项重点要求》也要求，各级断路器保护范围应逐级配合，下级断路器容量不应大于上级断路器的容量，防止越级跳匝，造成大面积停电事故，而直流断路器级差配合测试仪是专门解决断路器级差配合的可靠性试验。

直流断路器级差配合测试仪可实现以下功能：安秒动作试验方式、通流不动作试验、脱扣测试试验、差 级配合试验、内阻测试试验，兼容全点测试和抽点测试。

别名：

直流系统级差保护测试仪，直流级差测试仪，级差配合试验仪，脱扣试验测试仪、直流断路器级差配合测试仪，直流级差测试仪

产品特征：

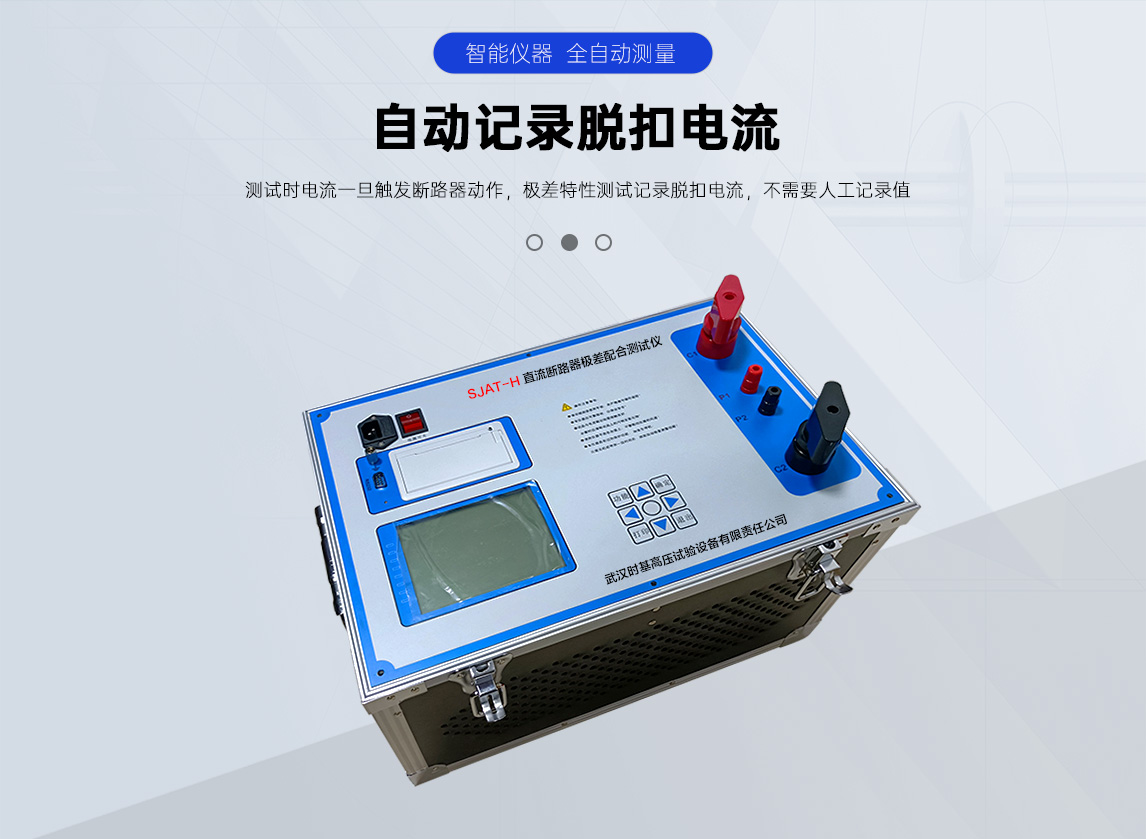

• 1. 预制参数自动测量，并自动记录数据和曲线；
• 2. 自动“短通”延时和人工急停两种工作模式；

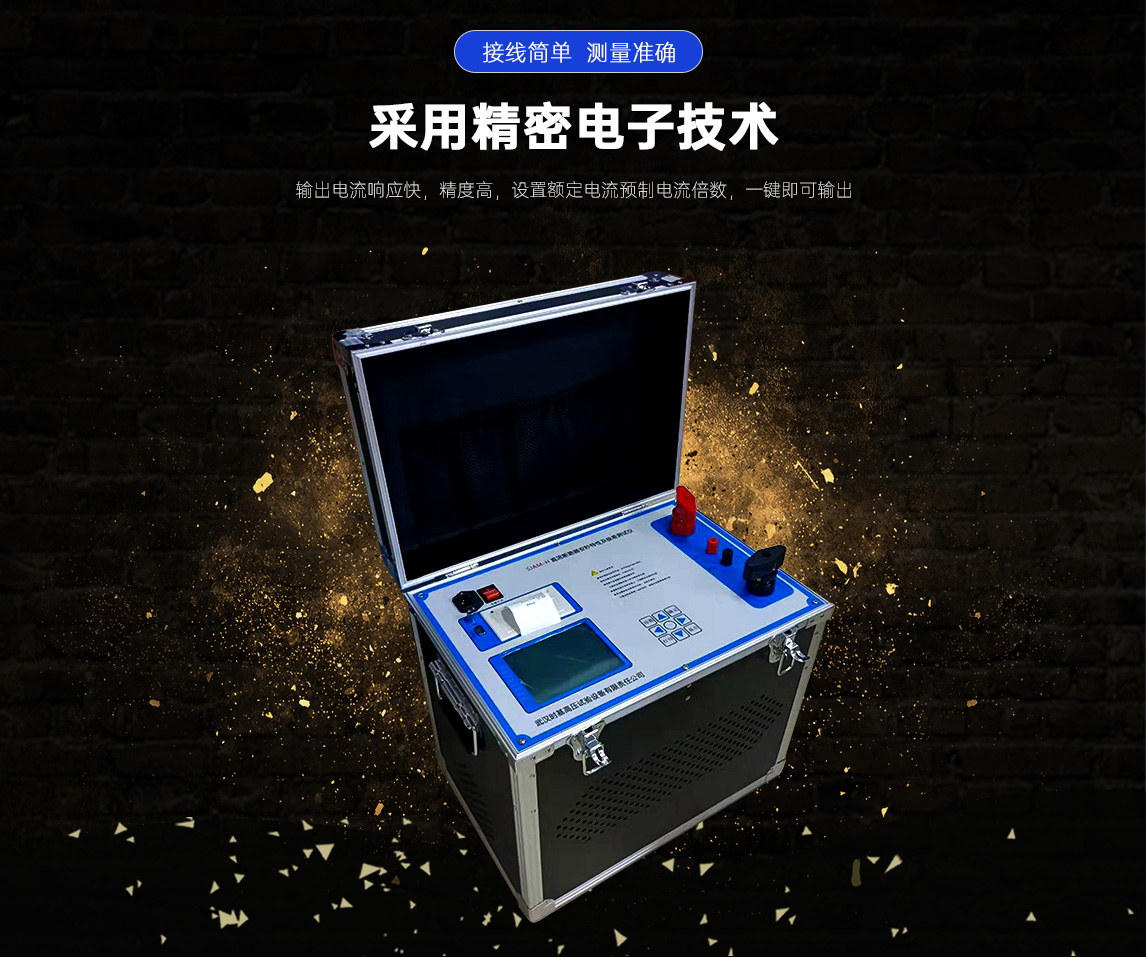

• 3. 直流电流响应速度快、精度高、连续可调；
• 4. 高性能14位AD采集芯片，电流量程自动切换；
• 5. 掉电存储，可存1000组试验数据与曲线；
• 6. 具有过热保护、过流保护和过压保护功能；
• 7. 320×240液晶显示器、高速热敏打印机，人机对话全键盘操作方式，智能工作测试全过程；
