上海思源UDC-351C备自投装置校验方法

备自投装置介绍

备自投又称为备用电源自动投切装置，是在主供电源失电的情况下按照条件自动投入备用电源，保证用电负荷不受影响，备自投切装置按照接线方式可分为进线备自投，分段备自投，变压器备自投等，他们的原理都是大同小异，下面将以上海思源UDC-351C备自投装置为例，详细讲解在现场如何对备自投的功能进行校验。

351C备自投的备投方式

• 方式1：变压器I运行，变压器Ⅱ备用；
• 方式2：变压器Ⅱ运行，变压器I备用；
• 方式3：Ⅰ母失压跳Ⅰ母开关，合分段开关；
• 方式4：Ⅱ母失压跳Ⅱ母开关，合分段开关；

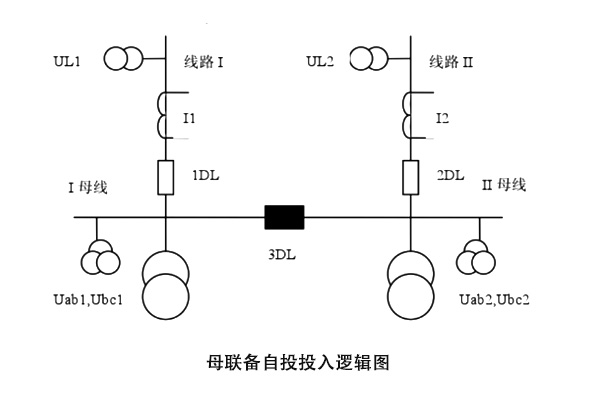

关于备投方式的选择用户可根据设计的要求并结合说明书内容进行设置选择，有些情况只投不复，有些场站又要求自投自复，这里需要注意，自投自复是通过判断线路电压实现自复，下面是单母分段备投的逻辑图。

启动条件

• 1. Ⅰ段母线电压，Ⅱ段母线电压；
• 2. 进线PT电压（自投自复）；
• 3. 分段开关位置，隔离手车位置；
• 4. 备投控制字投入；
• 5. 备投软压板投入，硬压板投入；

装置上电后,15秒内均满足所有正常运行条件，则备自投充电完毕，备自投功能投入，可以进行启动和动作过程判断，当满足任一退出条件时，备自投立即放电，备自投功能退出。

闭锁条件

（1）备投保护动作出口；（2）有外部闭锁信号

备自投动作过程

Ⅰ母失电跳开1#主变断路器，在检Ⅱ母有电压合上母联开关，Ⅱ母失电跳开2#主变断路器，在检Ⅰ母有电压合上母联开关，在1#主变和2#主变偷跳时，合上母联开关，两段并列运行，为防止TV断线时备投动作，可检线路电流作为母线失压的判断条件。

备自投校验方法

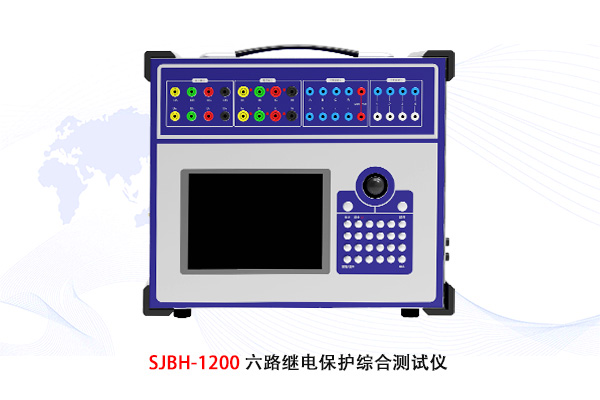

按照上述要求给备自投装置充电并显示充电完成，用六相继电保护测试仪分别给Ⅰ母和Ⅱ母加上额定电压，等待被投装置故障告警信息消失后，拉下Ⅰ母小开关，此时应该跳开1#主变断路器合上分段开关，如果需要做自投自复还需要给线路加电压，当检测到线路有压备投装置将跳开分段开关，合上1#主变开关断路器。
