220kv系统双母线接线方式下电压并列与电压开列

前面我们讲了 备自投装置校验方法，相信看过之后的朋友一定知道备自投的功能，逻辑和校验方法，今天我们再来讲双母线接线方式下电压并列与电压开列，这个也是在35kv及以上电力系统中见得非常多的功能。

什么是电压并列

电力系统在日常维护过程中通常是按照工作票的许可内容分阶段进行维护，当双母线接线方式中其中一段母线PT需要检修时，可通过电压并列的逻辑方式将保护电压和测量电压并列到被检修的小母线上，保障了测保装置的功能可正常运行，与电压并列对应的功能是电压开列，也叫“电压解列”，电压并列装置具备一定的逻辑判断，正常工作时，双母线电压是分段运行，也就是开列状态，当检测到隔刀有变位信号或满足并列条件时可实现自动并列和自动解列，下面看看电压并列装置的几种方式。

并列与开列的方式

并列有准同步并列、自同步并列和非同步并列，解列有正常解列和事故解列，并列和解列用的断路器设有同步并列和解列装置，这些功能需要结合实际条件逐一实现功能。

满足并列的条件

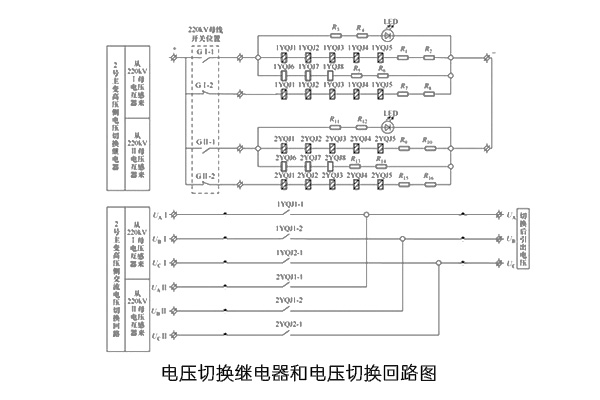

要想实现二次并列首先是一次要并列，满足条件是将母联置于合位并且两侧刀闸也置于合位，同时将把手置于“允许并列”，重动继电器动作，此时测控和保护装置显示切换后电压，将母联开关置于分位，重动继电器失电，并联装置自动开列，电压切换继电器和电压切换回路如图所示：

上面内容就是关于220kv系统双母线接线方式下电压并列与电压开列的相关知识点，为了节省时间，读者可从以下三个重点来学习：

• （1）电压并列的原理；
• （2）实现并列的条件；
• （3）常见并列和开列的方式；
