电力系统中电压并列与电压切换区别和原理

#技术新闻# 发布:2023-12-06 13:00

原创 1743人浏览过

什么是电压并列及原理

电压并联简单的理解是当其中一段母线检修或者退出运行时,将另外一段母线电压并列到检修的母线上,维持两段母线上有正常保护电压,预防因母线电压失电闭锁跳闸、闭锁手车等功能,电压并列可分为一次并列和二次并列,下面讲一下单母带分段的并列相关知识点。

PT二次并列之前需要验证母联和PT的位置节点,所以二次并列之前先要将一次先并列,具体可以看一下PT并列的条件,下面是电压并列一次接线图:

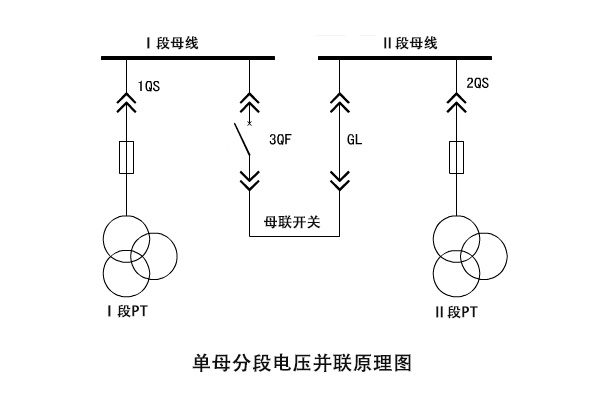

单母分段电压并列原理图

PT电压并列的条件

  • 1. 分段(母联)开关的辅助节点应该处于合位置;
  • 2. PT并联装置的设置应该设置到允许自动并联或者手动方式去允许并列;
  • 3. 两组PT只有一组处于合位;

什么是电压切换

电压切换是指双母接线时根据运行方式自动切换对应母线的电压,当#1、#2母分列运行,线路运行在哪条母线上二次就使用对应的母线PT电压,当运维或者检修人员对一次隔离开关进行切换时,电压切换装置也能对二次电压自动切换。

电压切换原理

电压切换的原理用到双位置磁保持继电器,通过判断Ⅰ母刀闸位置和Ⅱ母刀闸位置自动切换电压回路,如果切换回路失电或者接触不良,保持继电器任然保持切换前的位置不返回,下面是继电器的原理图和电压切换的原理图:

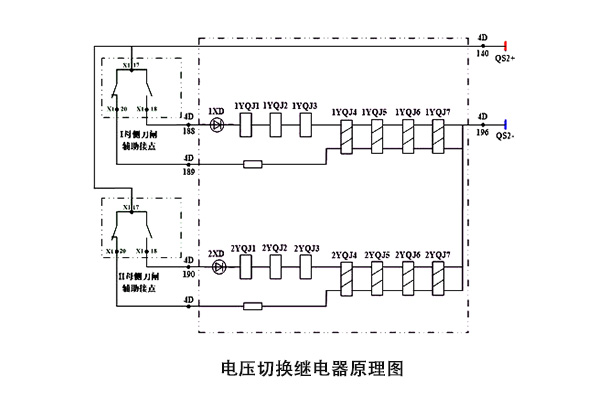

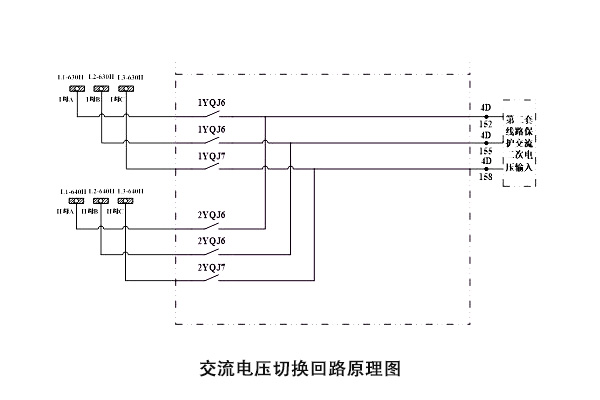

电压切换继电器原理图 交流电压切换回路原理图

电压切换和电压并列的区别

  • 1. 电压并列一般有专用的电压并列装置,电压切换只作为装置电压切换箱存在;
  • 2. 电压切换是通过两段母线隔离刀闸的辅助触点控制所在母线的电压,而电压并列是两侧的刀闸必须处于合为状态;
