避雷器全电流、阻性电流带电检测报告

避雷器是安装在电力设备中起到非常重要作用的设备，其主要目的是为了保护电力设备免受过电压而导致设备损坏，避雷器安装在变压器高压低压侧和线路侧，目前，为了验证避雷器性能，大部分用户是检查避雷器的直流参数作为参考依据，除此以外，还应该带电检查避雷器全电流、阻性电流，通过电流分量也可以判断避雷器的劣化程度。

避雷器分类及作用

避雷器可以分为交流避雷器和直流避雷器，其中，交流避雷器在交流系统中使用，而直流避雷器则在直流系统中使用，而在电力设备的使用过程中，如果避雷器受到了雷电或是过电压的作用，会导致其性能下降或者失效，因此，通过避雷器全电流、阻性电流带电检测，可以及时发现并及时处理问题，确保电力设备的正常运行。

阻性电流测量原理

避雷器阻性电流带电检测又称为避雷器泄漏电流检测，其基本原理是取避雷的运行电压和避雷器全电流，经过数字滤波后取出基波，然后用投影法计算出阻性电流基波峰值ir1p=ix1p.cosφ，再通过阻性电流和容性电流的分量计算电流的相位角度差。

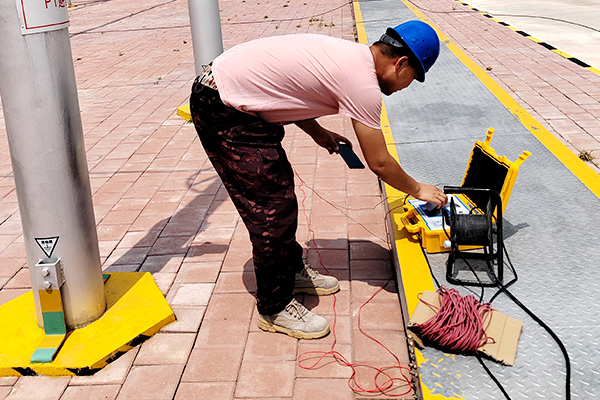

避雷器阻性电流测量应该正确使用避雷器阻性电流测试仪测量，将测试仪的参考电压采样线分别接入被测量PT电压的A相、B相和C相，电流测试红色线接入避雷器的上口，黑色的测试线接入避雷器的下口，同时将避雷器下口接地，接线就完成了，打开测试仪设置对应的变比即可开始测试，测试完成需要对检测参数做好记录和处理，下面是我们给国网电力公司出的避雷器全电流、阻性电流带电检测报告，报告，仅供参考。

在进行避雷器全电流、阻性电流带电检测时，需要注意一些安全事项，比如说在进行阻性电流检测时，需要采取必要的安全措施，穿戴好绝缘手套，同时，需要在实施检测前对检测设备进行必要的检查和检测，比如：取PT电压时要注意不要短路，确保其正常运行并能够准确记录和处理检测数据。

总之，避雷器全电流、阻性电流带电检测是一个非常重要的检测方法，可以有效地判断避雷器的性能，并及时发现和解决问题，保证电力设备的正常运行，在实际应用中，需要严格按照相应的检测标准和要求进行检测，确保检测的准确性和可靠性。
