UHF特高频局放测试仪测试步骤

UHF特高频局放测试仪是一款专门用于GIS间隔局放量的测试仪器，在高电压带电检测中也有着重要的应用，该设备的测量频率为300-2000MHz，测量范围0-60dBmV，本文将详细介绍使用UHF特高频局放测试仪时需要遵循的基本步骤与方法。

1. 测量准备

首先，我们需要检查局放测试仪器的各项附件是否齐全、完好，在使用前首先要理解GIS组合电气的原理，分清从哪里开始测，传感器装在什么位置，一般是按照间隔区分的，比如母线间隔，线路间隔、主变高侧间隔等。

2. 连接设备

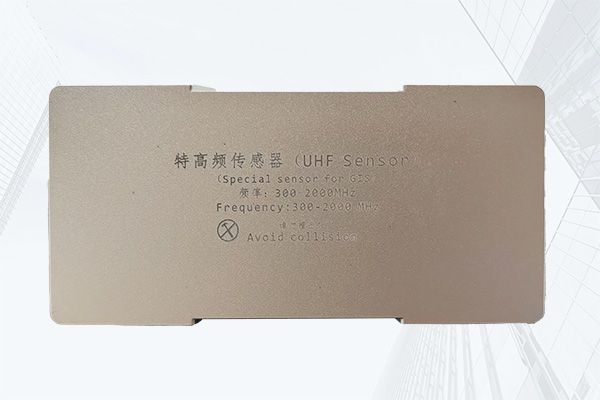

特高频大部分都是外置，连接UHF传感器是进行测试的关键步骤，首先，需要将UHF特高频与局放测试仪输出端口相连接，在插拔连接时应特别注意，并保持连接可靠、平稳，插入成功之后局放测试仪会自动识别所选用的传感器，此时连接成功。

3. 开始测试

在对待测设备进行测试之前，首先需要根据测试仪器的使用说明书先行完成相关设置，然后，在测量之前，需要对测试仪的各项参数进行校准和调整，这些参数包括UHF特高频局放测试仪的输出功率、预检带宽、调制方式、测试通道选择等，设置完成之后将UHF传感器放到要测量A相瓷盆上，此时可观察局放测试仪的时域图或者是测量数据，测量结果目前没有一个规定值，建议与ABC三相所测的局放量做对比。

4. 测试结束

当测试结束后，需要将测试结果命好名称及时保存图表，也可以将这些记录保存至硬盘、U盘，稍后用户可以使用数据处理软件打开并分析数据。

通过以上四个步骤的流程，用户便可以使用UHF特高频局放测试仪成功对待测设备进行测试，值得注意，因为设备带电运行，操作人员在整个测试过程中需要随时保持警觉，并服从现场人员管理，严格按照使用说明书进行操作，以确保测试结果准确可靠。
