频率响应法绕组变形的工作测量原理是什么

变压器绕组变形测试仪是用于检测变压器因电动力或机械力导致变压器内部绕组线圈发生变形、移位或者鼓包，通过传递不同频率响应特征与原始数据、历年数据或者是三相数据对比，从而判断绕组是否发生变形的情况。

工作原理

变压器绕组在较高频率作用下，内部每个绕组视为一个由线性电阻、电感或者电容等分布参数构成的无源线性双口网络，其内部特性可通过在不通频率传递幅频特征函数，检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性反应绕组的差异。

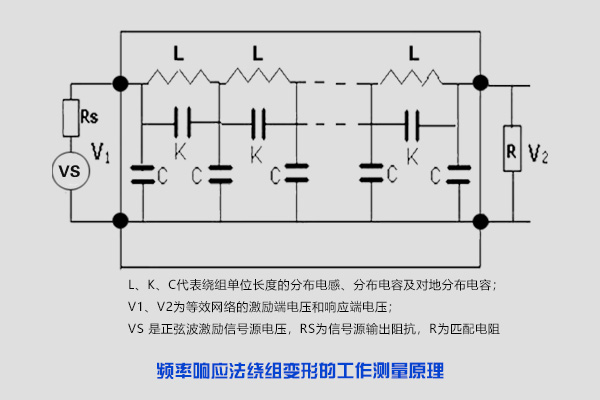

图中L、K和C分别代表绕组单位长度的分布电感、分布电容及对地分布电容，V1、V2为等效网络的激励端电压和响应端电压，VS为正弦波激励信号源电压，RS为信号源输出阻抗，R为匹配电阻。

连续改变外施正弦波激励源VS的频率f（角频率ω=2πf），测量在不同频率下的响应端电压和激励端电压的信号幅值之比，获得指定激励端和响应端情况下绕组的幅频响应曲线，如果绕组发生变形绕组内部的分布电感、电容等参数必然改变导致其等效网络传递函数的零点和极点发生变化，使网络的频率响应特性发生变化，原理计算式如上图所示。
