SJDL-IV手持式电缆识别仪操作方法

SJDL-IV手持式电缆识别仪是我公司采纳用户的建议并整合主要功能所打造的一款轻便型手持式电缆识别仪，产品由发射主机、接收主机两部分构成，采用锂电池长续航供电，配备发射钳和柔性测量电流卡钳，测量功能兼顾6kv-220kv电力电缆带电识别和停电识别，广泛用于电力电缆架设、迁移、维护以及电缆故障处理中用来判别一束电缆中所寻找的一根特定的电缆，本文分别具体讲解SJDL-IV手持式电缆识别仪在电缆带电情况下和停电情况下的识别两种方法。

1. 停电识别方法

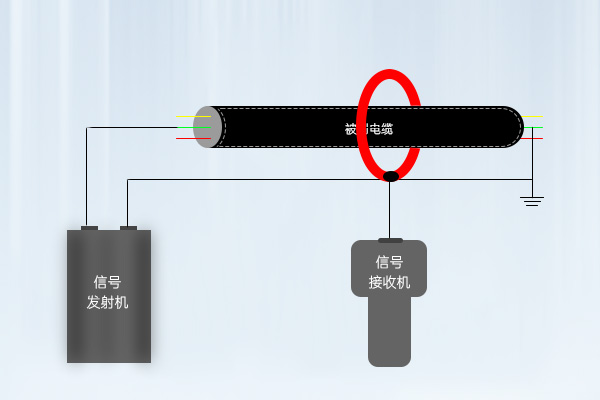

停电识别是指被识别电缆停电，其它电缆可正常运行，有时候碰到客户说是不是都得停下来才能识别电缆，这个完全没必要，下面看一下接线图：

测前准备: 电缆两端断电、末端芯线接地、断开两端铠装接地线；

发射主机准备：测试线按颜色接入主机，黑色接大地，红色接芯线，短按电源键切换到“停电识别”模式，回路状况不为“高阻”，表示工作正常；

接收主机准备：按电流方向套入测量线圈，长按“功能按键”开机，收到信号与发射信号同步则工作正常，否则需短按“功能按键”提高增益档位；

现场识别：识别过程中勿更改增益档位，在电缆沿线按电流方向测试任意电缆，接收信号与近端信号方向、幅值、间隔相似的则为待识别电缆。

2. 带电识别

电缆带电识别是指电缆在不停的的情况下，无需拆除任何接线的情况下对电缆的准确性识别作业，接线示意图如下所示：

发射主机准备：将卡钳卡入电缆，接线柱按颜色接入发射主机，短按电源键切换到“带电识别”模式，卡切接入为“已接入”，表示工作正常；避免卡钳信号直接耦合到测量线圈，测量时应与卡钳保持1米以外的距离；防止卡钳对邻近电缆的串扰，卡钳也应与邻近电缆保持一定距离。

接收主机准备：按电流方向套入测量线圈，长按“功能按键”开机，收到信号与发射信号同步则工作正常，否则需短按“功能按键”提高增益档位；

现场识别：识别过程中勿更改增益档位，在电缆沿线按电流方向测试任意电缆，接收信号与近端信号方向、幅值、间隔相似的则为待识别电缆。
