超声波局放和暂态地电压局放有什么区别

什么是暂态地电压

暂态地电压（Transient Earth Voltage ）是当高压电气设备发生局部放电时, 放电产生的电磁波通过金属壳体的接缝或气体绝缘开关的垫圈传播, 同时产生一个暂态电压沿着金属表面传到地下，暂态电压的电压脉冲在3-100Hz，各国的研究均表明，暂态地电压对局放的检测有很好的前景。

超声波与暂态地电压的区别

超声波局放和暂态地电压（TEV）是测量开关柜局放的两种原理，本文将详细介绍超声波原理测量局放和暂态地电压测量局放的区别。

1.灵敏度不同

超声波法与暂态地电压法的区别主要集中在受干扰、灵敏度以及判断标准不同，超声波测试易受机械振动干扰，对其绝缘内部的放电检测灵敏度较低；暂态地电压检测易受电磁干扰，电晕放电、悬浮放电、绝缘内部放电的检测灵敏度较高，但对沿面局部放电的灵敏度较低。

2.判断标准不同

暂态地电压检测判断标准是依据Q/GDW 116-2013《输变电设备状态检修试验规程》《DLT 1250-2013气体绝缘金属封闭开关设备带电超声局部放电检测应用导则》，国家电网公司变电检测管理规定(试行)第5分册暂态地电压局部放电检测细则，判断依据如下：

超声波检测判断标准是依据Q/GDW1168-2013《输变电设备状态检修试验规程》国网运检部关于印发变电设备带电检测工作指导意见的通知(运检一〔2014〕108号)，超声波检测判断标准。

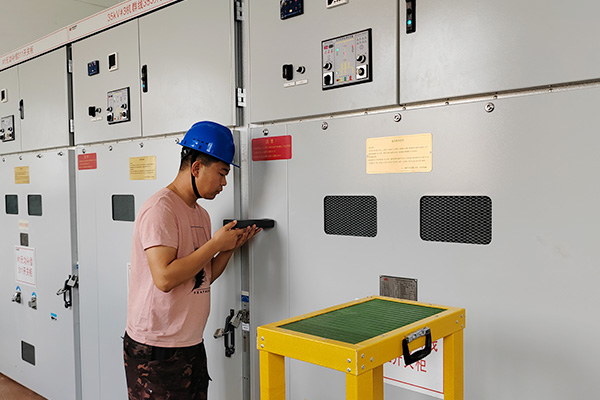

同时，使用暂态地电压检测法或超声波检测法检测开关柜局放时，对检测结果还可以分别进行纵向结果分析和横向结果分析。

纵向分析：

分析同一开关柜在不同时间的检测结果，比较其发展趋势，若检测数据明显增大，偏离预测值，说明该开关柜运行状态突然发生变化，可能存在局部放电。

横向分析：

对同一个开关室内同一电压等级所有开关柜的同一次测试结果进行比较，当某一或某几个开关柜的测试结果比其它开关柜的测试结果及现场背景值均大时，就可以判断此开关柜存在缺陷的可能性。

综上所述，在对开关柜局放检测应用中，数据分析是比较关键的一步，要分析基波和排除干扰，如果使用过程中不会看脉冲数和干扰波，建议将将异常的测量结果用超声波和暂态地电压法分别测量，在进行纵横对比，也是比较有效。
