35kv~220kv氧化锌避雷器泄露电流测试方法

避雷器的泄露电流试验目的是检查避雷器内部是否受潮，金属氧化物电阻片是否劣化，是衡量避雷器质量的重要参考依据。

氧化锌避雷器操作方法跟电压等级关系不大，但是在不同电压等级下泄露电流的参考值不同，同时，在不同电压下对试验设备的容量也不一样，按照电力预防性试验数据的规范，110kv以下建议使用120kv/3mA的直流高压发生器比较合适，220kv的避雷器通常分为上下两节，选用200kv/5mA直流高压发生器是比较合适的。

操作方法如下：

1. 试验之前线拆除避雷器与计数器的连接导线，用5000V绝缘电阻测量上口对底座及对地的绝缘电阻值，测量结果应满足下列要求：35kv及以下电压等级绝缘电阻大于2500MΩ，35kv以上绝缘电阻应大于1000MΩ。

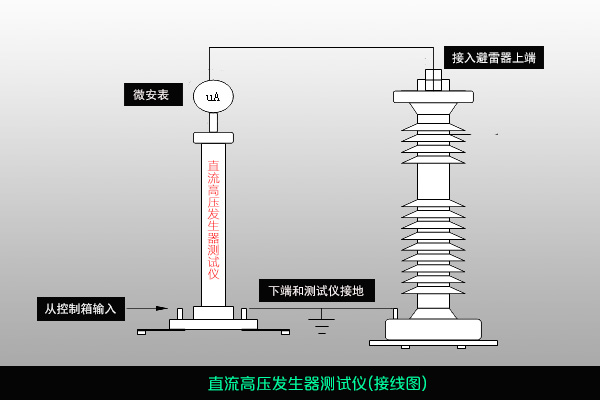

2. 测试合格之后，打开直流高压发生器测试仪附件包，用测试线按照下面的连接图测试线连接好并且检查接地是否安全有效，然后打开测试仪电源开关。

3. 再将电压初调旋钮逆时针移动到顶端，按下“启动”按钮，此时高压指示灯亮，缓慢顺时针调整输出电压，调整电压的同时随着内部压敏电阻元件”伏安特性”的特性，泄露电流会逐步升高，当到达1mA时，可直接按下”0.75U“按钮，此时电压切换到1mA电压时的75%电压下，在当前电压下观察微安表所显示的泄露电流值。

4、读取数据之后，缓慢逆时针调整电压到零位，关闭直流高压发生器测试仪并拔掉电源，测试结束。

测试过程应注意下列问题：

1. 测试过程中需要对测试完的设备及相邻设备放电，直流电源具有存储和记忆效应，建议在测量前就将放电棒连接好。

2. 避雷器一般按装在柜内部，尽量将测试线与内部空间保持足够的安全距离，否则会影响测试的结果，必要时可拆卸避雷器到户外测量，其测量结果一样有效。
